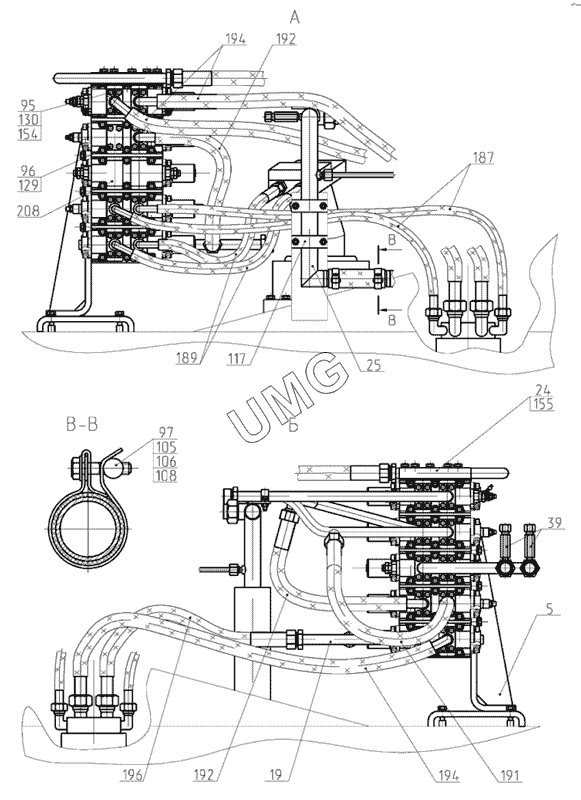

E145W (ЕК-14). Трубопроводы на поворотной платформе 314-20-80.01.000-01
/37.gif)
5
19
24
25
39
95
96
97
105
106
108
117
129
130
154
155
187
189
191
192
192
194
194
196
208
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 314-02-80.01.050 | Кронштейн | |
| 19 | 314-02-80.01.190 | Трубопровод | |
| 24 | 314-02-80.01.240 | Фланец сливной | |
| 25 | 314-02-80.01.250 | Трубопровод | |
| 39 | ЭО-3323.01.82.680 | Включатель манометра | |
| 95 | ЭО-3323.01.80.004 | Фланец | |
| 96 | ЭО-3323.01.80.003 | Фланец | |
| 97 | 314-02-80.01.009 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 105 | ЭО-3322А.04.00.003 | Бонка | |
| 106 | ЭО-3322А.04.00.213 | Болт | |
| 108 | ЭО-3322А.04.31.005 | Хомут | |
| 117 | МГ-300.222.1.002 | Прижим | |
| 129 | 7796.М10-8gх30.88.40Х.019 | Болт | |
| 130 | 7796.М10-8gх40.88.40Х.019 | Болт | |
| 154 | 9833.030-035-30-2-3 | Кольцо | |
| 155 | 9833.038-044-36-2-3 | Кольцо | |
| 187 | [РВД 12-28(М22х1,5,0°-D40,90°)-1250-У] | РВД 12-28(М22х1,5,0°-D40,90°)-1250-У | |
| 189 | [РВД 16-30(М27х1,5,0°-D40,90°)-750-У] | РВД 16-30(М27х1,5,0°-D40,90°)-750-У | |
| 191 | [РВД 20-33(М42х2)-750-У] | РВД 20-33(М42х2)-750-У | |
| 192 | [РВД 20-33(М42х2,0°-D40,90°)-750-У] | РВД 20-33(М42х2,0°-D40,90°)-750-У | |
| 194 | [РВД 20-33(М42х2,0°-D40,90°)-1250-У] | РВД 20-33(М42х2,0°-D40,90°)-1250-У | |
| 196 | [РВД 20-33(М42х2)-850-У] | РВД 20-33(М42х2)-850-У | |
| 208 | 314-02-520.00-10ГР | Гидрораспределитель |
