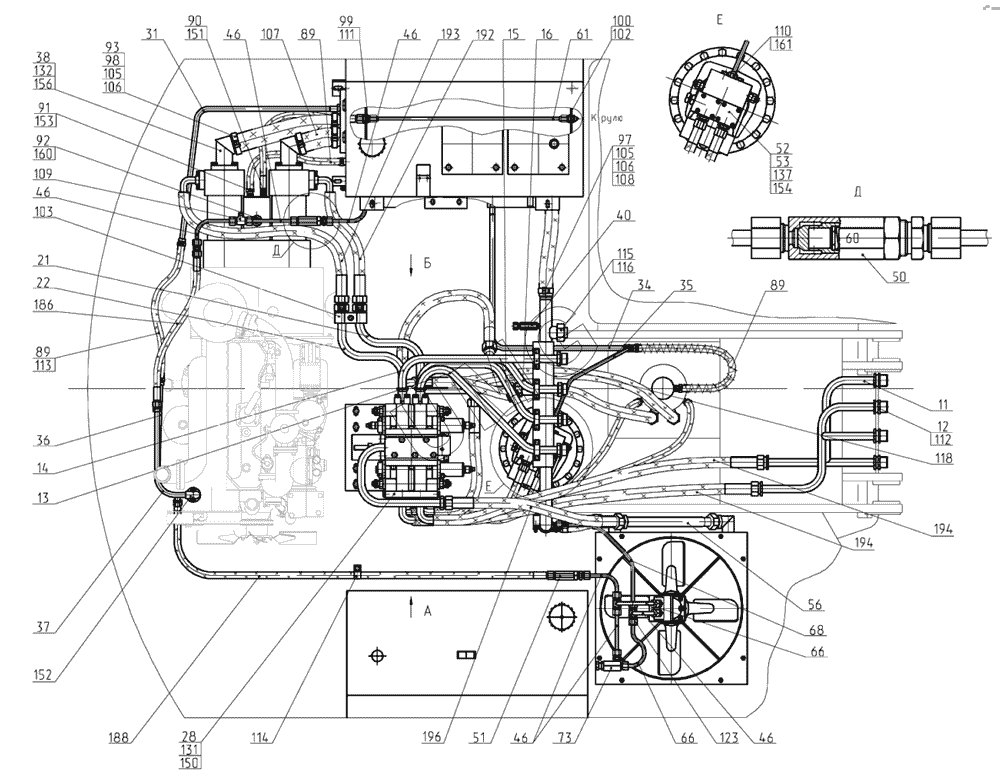

E145W (ЕК-14). Трубопроводы на поворотной платформе 314-20-80.01.000-01
/36.gif)
11
12
13
14
15
16
21
22
28
31
34
35
36
37
38
40
46
46
46
46
46
50
51
52
53
56
61
66
66
68
73
89
89
89
90
91
92
93
97
98
99
100
102
103
105
105
106
106
107
108
109
110
111
112
113
114
115
116
118
123
131
132
137
150
151
152
153
154
156
160
161
186
188
192
194
194
196
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-30-80.01.000 | Трубопроводы на поворотной платформе | |
| 2 | 314-02-80.03.650 | Установка маслоохладительная | |
| 2 | 314-02-80.03.650-20 | Установка маслоохладительная | |
| 3 | 314-20-80.04.000-10 | Гидроуправление на поворотной платформе | |
| 4 | 314-02-80.12.000-20 | Бак гидравлический (гидроаппараты «Воsсh-Rехrоth») | |
| 11 | 314-02-80.01.110 | Трубопровод | |
| 12 | 314-02-80.01.120 | Трубопровод | |
| 13 | 314-02-80.01.130 | Трубопровод | |
| 14 | 314-02-80.01.140 | Трубопровод | |
| 15 | 314-02-80.01.150 | Трубопровод | |
| 16 | 314-02-80.01.160 | Трубопровод | |
| 21 | 314-02-80.01.220-10 | Трубопровод | |
| 22 | 314-02-80.01.220 | Трубопровод | |
| 28 | 520.35.00.000 | Блок плавающего положения стрелы | |
| 31 | 318-00-80.01.210 | Трубопровод | |
| 34 | 318-00-80.01.190 | Трубопровод | |
| 35 | 318-00-80.01.240 | Трубопровод (12х1) | |
| 36 | ЭО-3323.01.82.400 | Трубопровод | |
| 37 | ЭО-3323.01.82.410-10 | Трубопровод | |
| 38 | ЭО-3323А.08.02.850 | Патрубок | |
| 40 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 46 | 318-00-80.01.290 | Трубопровод | |
| 50 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | |
| 51 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 52 | 312-04-80.01.500 | Блок клапанов | |
| 53 | ЭО-3323А.08.07.500-10 | Фланец | |
| 56 | 314-02-80.01.320 | Трубопровод | |
| 61 | 314-02-80.01.350 | Трубопровод (12х1, L=950) | |
| 66 | 314-02-80.01.400 | Трубопровод (12х1) | |
| 68 | ЭО-3323А.08.01.560 | Трубопровод | |
| 73 | 314-02-80.01.500 | Кран | |
| 89 | 222-02-80.01.006 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | ЭО-3323А.20.83.012 | Штуцер | |
| 91 | ЭО-3323А.08.02.003 | Штуцер | |
| 92 | ЭО-3322Б.11.07.015 | Штуцер | |
| 93 | ЭО-3323А.08.02.007 | Хомут | |
| 97 | 314-02-80.01.009 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 312-04-80.01.006 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 99 | ЭО-3322Д.23.02.003 | Гайка | |
| 100 | ЭО-3322А.24.01.008 | Гайка | |
| 102 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 103 | ЭО-3323.41.08.006 | Скоба | |
| 105 | ЭО-3322А.04.00.003 | Бонка | |
| 106 | ЭО-3322А.04.00.213 | Болт | |
| 107 | 312-04-80.01.007 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | ЭО-3322А.04.31.005 | Хомут | |
| 109 | ЭО-3322А.66.01.002 | Тройник | |
| 110 | ЭО-3322А.23.02.001 | Штуцер | |
| 111 | ЭО-3322А.24.01.009 | Штуцер | |
| 112 | ЭО-3322Б.48.01.904 | Гайка | |
| 113 | Э302-1-3900-07 | Хомут | |
| 114 | НГ-413.010.0.001-10 | Хомут | |
| 115 | СП-71.0.70.002 | Заглушка | |
| 116 | СП-71.0.70.001 | Гайка накидная | |
| 118 | МГ-300.222.1.004 | Прижим | |
| 123 | ЭО-3322В.20.01.001 | Тройник | |
| 131 | 7796.М10-8gх65.88.40Х.019 | Болт | |
| 132 | 7796.М12-35.88.40Х.019 | Болт | |
| 137 | 7798.М10-8gх85.88.40Х.019 | Болт | |
| 150 | 9833.012-016-25-2-3 | Кольцо | |
| 151 | 9833.018-022-25-2-3 | Кольцо | |
| 152 | 9833.020-025-30-2-3 | Кольцо | |
| 153 | 9833.024-028-25-2-3 | Кольцо | |
| 154 | 9833.030-035-30-2-3 | Кольцо | |
| 156 | 9833.055-060-30-2-3 | Кольцо | |
| 160 | 23358.12М3 | Прокладка | |
| 161 | 23358.18М3 | Прокладка | |
| 186 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 188 | [РВД 12-28(М22х1,5)-2250-У] | РВД 12-28(М22х1,5)-2250-У | |
| 192 | [РВД 20-33(М42х2,0°-D40,90°)-750-У] | РВД 20-33(М42х2,0°-D40,90°)-750-У | |
| 194 | [РВД 20-33(М42х2,0°-D40,90°)-1250-У] | РВД 20-33(М42х2,0°-D40,90°)-1250-У | |
| 196 | [РВД 20-33(М42х2)-850-У] | РВД 20-33(М42х2)-850-У |
