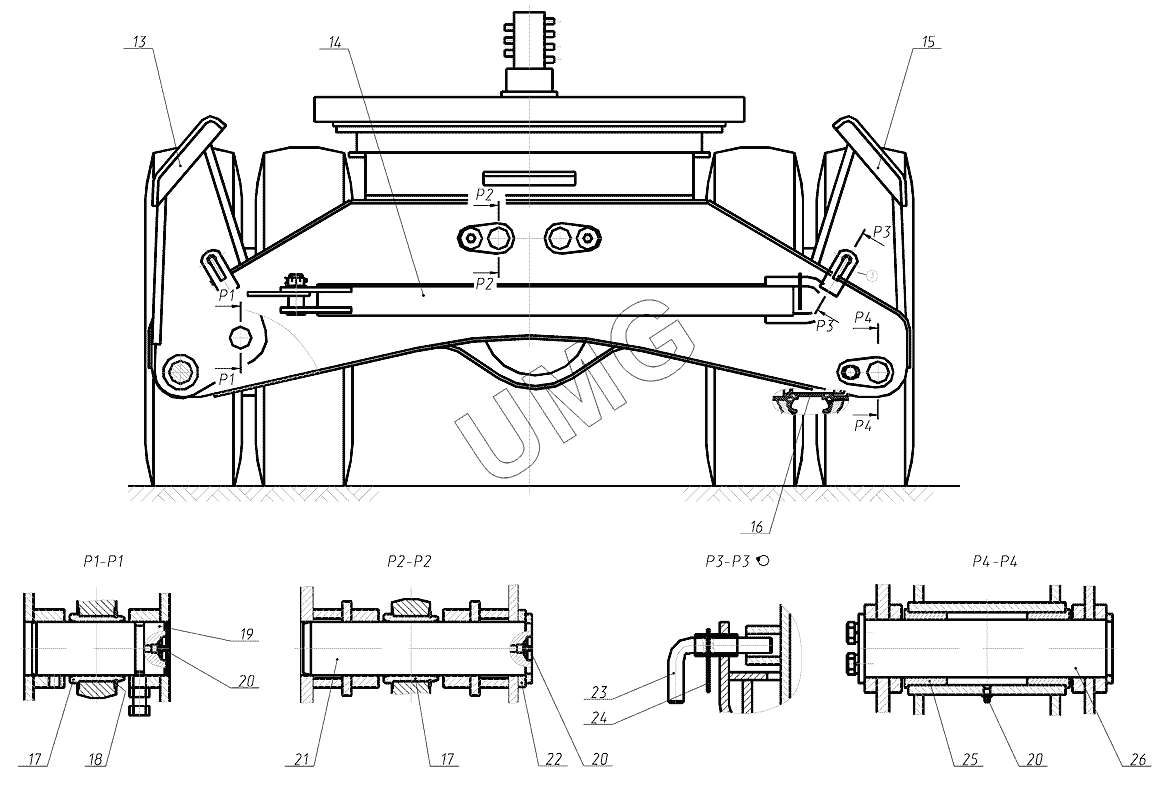

E145W (ЕК-14). Ход пневмоколесный 312-04-50.00.000-14
/20.gif)
13
14
15
16
17
17
18
19
20
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | 314-02-70.00.300 | Опора откидная | |
| 14 | ЭО-3323.20.00.700 | Дышло | |
| 15 | 314-02-70.00.300-01 | Опора откидная | |
| 16 | ЭО-3322Б.70.00.300 | Кольцо проставочное | |
| 17 | ЭО-3323А.71.00.004 | Втулка | |
| 18 | 13940.B105 | Кольцо | |
| 19 | ЭО-3322А.60.00.009 | Палец | |
| 20 | 19853.1.3.01 | Масленка | |
| 21 | 314-02-70.00.060 | Палец | |
| 22 | 314-02-70.00.003 | Шайба | |
| 23 | 314-02-70.00.005 | Стопор | |
| 24 | ЭО-3322А.60.00.001 | Защелка | |
| 25 | ЭО-3322А.60.00.003 | Втулка | |
| 26 | 314-02-70.00.070 | Палец |
