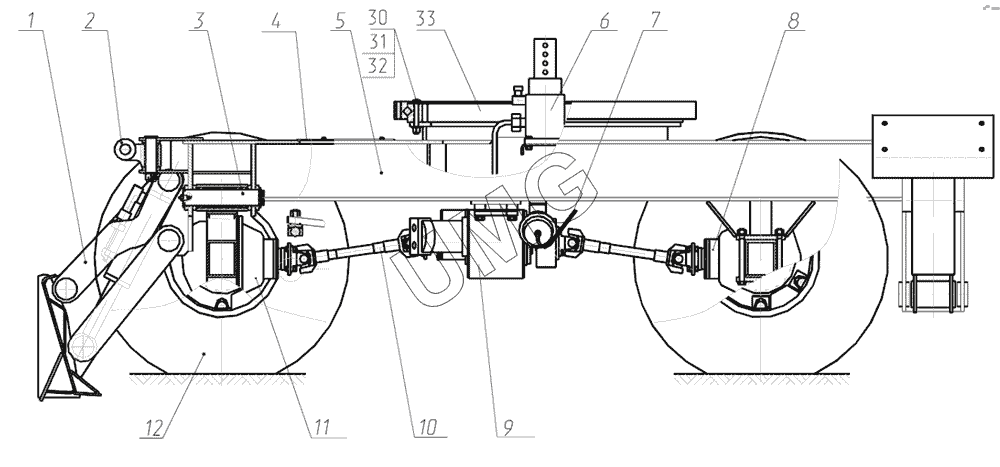

E145W (ЕК-14). Ход пневмоколесный 312-04-50.00.000-14
/19.gif)
1
2
3
4
5
6
6
7
8
9
10
10
11
12
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-50.70.000 | Установка отвала | |
| 2 | 314-02-70.40.000 | Управление поворотом колес | |
| 3 | 312-04-50.00.050 | Палец | |
| 4 | 312-04-50.00.001 | Лист накрывающий | |
| 5 | 312-04-50.10.000-14 | Рама ходовая | |
| 6 | 314-30-72.00.000 | Гидрооборудование | |
| 6 | 314-02-71.00.000 | Гидрооборудование на ходовой раме | |
| 7 | 314-02-82.00.000 | Пневмоуправление на ходовой раме | |
| 8 | ЭО-3323.20.90.000 | Мост приводной неуправляемый | |
| 9 | 314-02-72.51.000 | Коробка перемены передач | |
| 10 | 695Е-2201010-40 | Вал карданный | |
| 10 | ЭО-3323А.71.00.600-40 | В ал кар данный | |
| 11 | ЭО-3323.20.30.000 | Мост приводной управляемый | |
| 12 | 312-04-50.00.100 | Колесо с шиной | |
| 30 | 7798.М16-8gх125.109.40Х.019 | Болт | |
| 31 | 15523.М16-7H.10.40X.019 | Гайка | |
| 32 | 6402.16.65Г.019 | Шайба | |
| 33 | ОПРУ-1250.10.24.00 | Опора поворотная роликовая |
