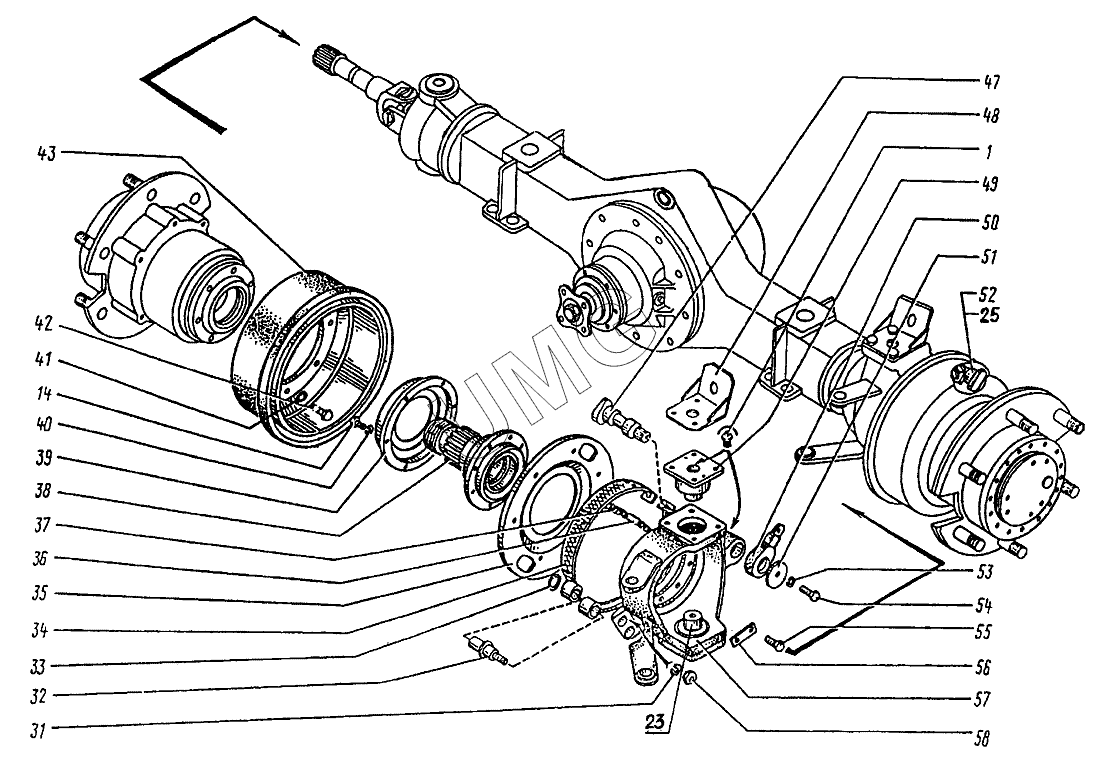

E145W (ЕК-14). Мост приводной управляемый ЭО-3323.20.30.000
/16.gif)
1
14
23
25
31
32
33
34
35
36
37
38
39
40
41
42
43
47
47
48
49
50
51
52
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19853.1.3 | Масленка | |
| 14 | 7808.М8х20 | Болт | |
| 23 | ЭО-3323.20.30.040 | Шкворень | |
| 25 | 19853.1.3 | Масленка | |
| 31 | 6402.24.65Г | Шайба | |
| 32 | ЭО-3323.20.30.029 | Ось колодки | |
| 33 | 13940.В30 | Кольцо | |
| 34 | ЭО-3323.20.30.400 | Колодка тормозная | |
| 35 | ЭО-3323.20.30.014 | Кожух тормозного барабана | |
| 36 | ЭО-3323.20.30.044 | Тяга | |
| 37 | ЭО-3323.20.30.043 | Пружина | |
| 38 | ЭО-3323.20.32.230 | Цапфа | |
| 39 | ЭО-3323.20.30.013 | Маслоуловитель | |
| 40 | 6402.8.65Г | Шайба | |
| 41 | 6402.20.65Г | Шайба | |
| 42 | 7808.3М20х40.109 | Болт | |
| 43 | ЭО-3323.20.30.001 | Барабан тормозной | |
| 47 | ЭО-3323.20.30.120 | Кулак тормозной правый | |
| 47 | ЭО-3323.20.30.022 | Кулак тормозной левый | |
| 48 | ЭО-3323.20.30.200 | Кронштейн левый | |
| 49 | ЭО-3323.20.30.039 | Шкворень | |
| 50 | ЭО-3323.20.30.500 | Рычаг регулировочный | |
| 51 | ЭО-3323.20.30.018 | Шайба торцовая | |
| 52 | ЭО-3323.20.30.110 | Кулак тормозной левый | |
| 52 | ЭО-3323.20.30.021 | Кулак тормозной правый | |
| 53 | 6402.10.65Г | Шайба | |
| 54 | 7808.М10х25 | Болт | |
| 55 | 7808.М18х1,5х40 | Болт | |
| 56 | ЭО-3323.20.30.030 | Планка | |
| 57 | ЭО-3323.20.30.800 | Суппорт левый | |
| 58 | 15521.М24х1,5 | Гайка |
