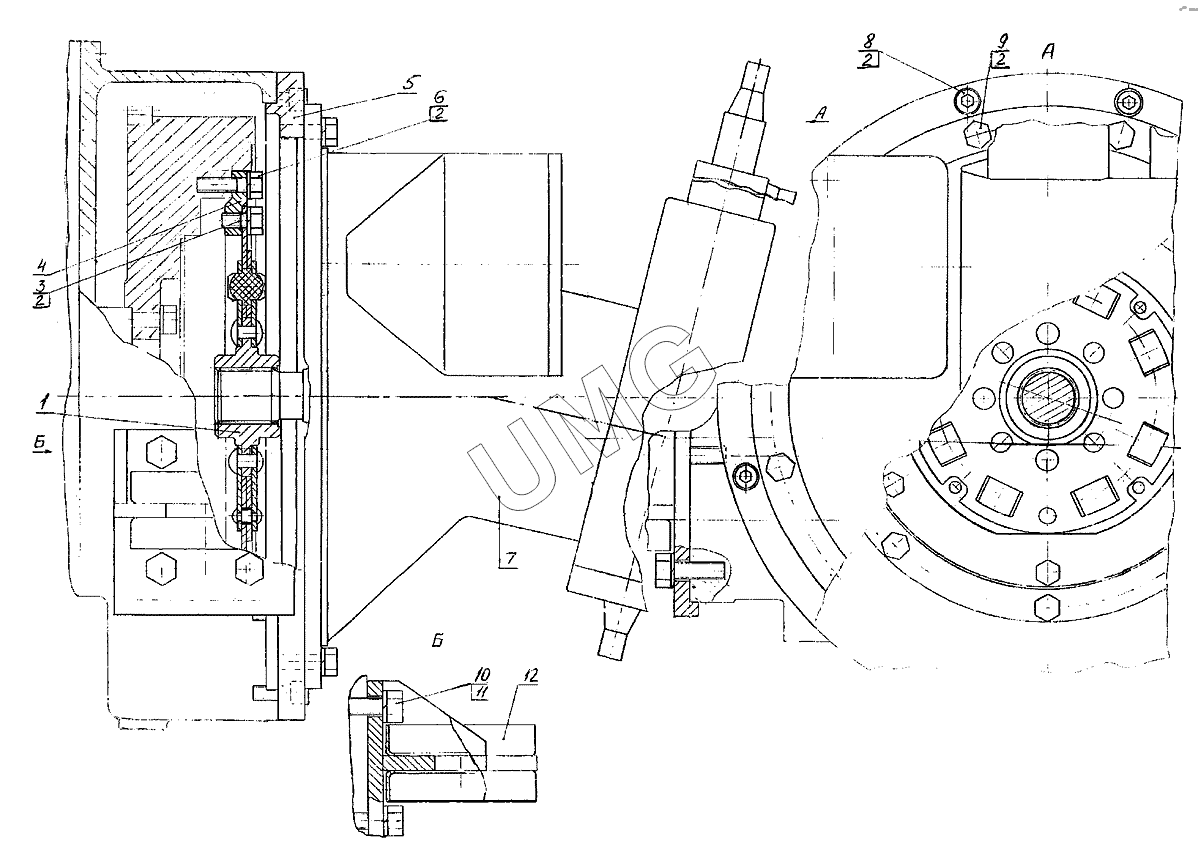

E145W (ЕК-14). Установка насоса 312-40-04.01.000-20
/92.gif)
1
2
2
2
2
3
4
5
6
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 308-20-03.91.010 | Диск демпферный | |
| 2 | 6402.10.65Г.016 | Шайба | |
| 3 | 308-20-03.91.004 | Болт | |
| 4 | 308-20-03.91.002 | Кольцо | |
| 5 | 312-40-04.01.001 | Фланец | |
| 6 | 308-20-03.91.003 | Болт | |
| 8 | 11738.М10-6gх25.58.016 | Винт | |
| 9 | 7798.ВМ10-6gх35.58.016 | Болт | |
| 10 | 7798.ВМ12-6gх35.58.016 | Болт | |
| 11 | 6402.12.65Г.016 | Шайба | |
| 12 | 312-40-04.01.010 | Опора задняя |
