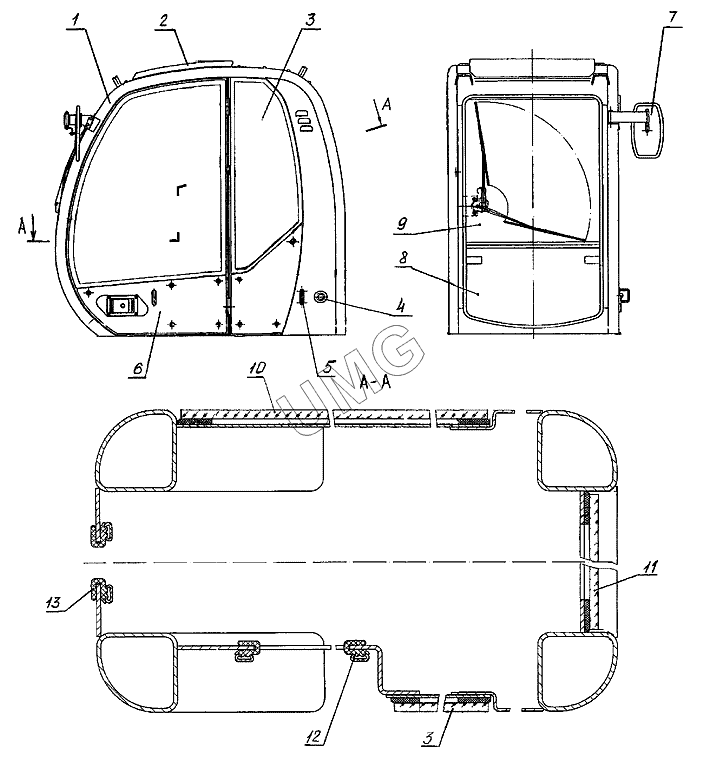

E145W (ЕК-14). Кабина 312-20-02.00.000
/79.gif)
1
2
3
3
4
5
6
7
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-02.10.000 | Металлоконструкция кабины | |
| 2 | 312-20-02.50.000 | Установка люка | |
| 3 | 312-20-02.00.001 | Стекло | |
| 4 | 005-01-10.00.010 | Амортизатор | |
| 5 | 312-20-02.00.300 | Скоба | |
| 6 | 312-20-02.40.000 | Дверь | |
| 7 | 312-20-02.80.000 | Установка зеркала заднего вида (МАЗ) | |
| 7 | 312-20-02.80.000-10 | Установка зеркала заднего вида (КамАЗ) | |
| 7 | 312-20-02.80.000-20 | Установка зеркала заднего вида (ЗИЛ) | |
| 8 | 312-20-02.20.001 | Стекло нижнее | |
| 9 | 312-20-02.30.000 | Рамка верхняя | |
| 10 | 312-20-02.00.002 | Стекло | |
| 11 | 312-20-02.00.003 | Стекло | |
| 12 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм | |
| 13 | 450/6107805 | Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм |
