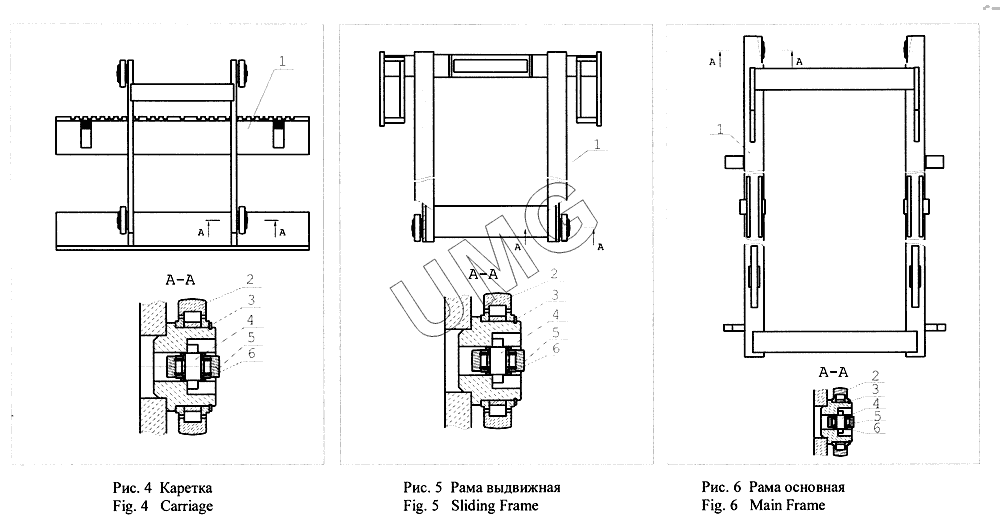

ВП-05 (2005). Каретка, Рама выдвижная, Рама основная
/4.gif)
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-04-33.03.100 | Металлоконструкция рамы выдвижной | |
| 1 | 005-01-33.02.100 | Металлоконструкция каретки | |
| 1 | 005-04-33.04.100 | Металлоконструкция основной рамы | |
| 2 | 962715ХС17 | Роликоподшипник | |
| 2 | 962715ХС17 | Роликоподшипник | |
| 2 | 962715ХС17 | Роликоподшипник | |
| 3 | 005-01-33.03.002 | Кольцо | |
| 3 | 005-01-33.03.002 | Кольцо | |
| 3 | 005-01-33.03.002 | Кольцо | |
| 4 | 005-01-33.03.001 | Ось | |
| 4 | 005-01-33.03.001 | Ось | |
| 4 | 005-01-33.03.001 | Ось | |
| 5 | 005-01-33.02.200 | Подшипник | |
| 5 | 005-01-33.02.200 | Подшипник | |
| 5 | 005-01-33.02.200 | Подшипник | |
| 6 | 10450.16.01.05 | Шайба | |
| 6 | 10450.16.01.05 | Шайба | |
| 6 | 10450.16.01.05 | Шайба |
