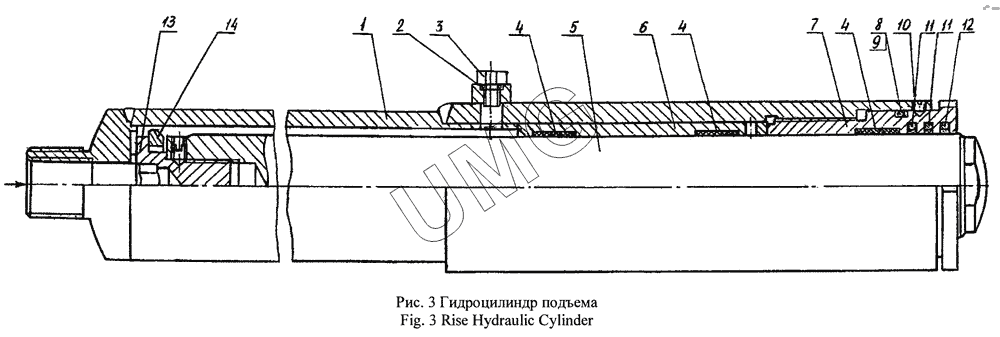

ВП-05 (2005). Гидроцилиндр подъема
/3.gif)
1
2
3
4
4
4
4
5
6
7
8
9
10
11
11
11
12
12
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 070-70-16.00.100 | Цилиндр | |
| 2 | 9833.012-016-25-2-3 | Кольцо | |
| 3 | ЭО-3322А.24.01.014 | Заглушка | |
| 4 | 00.00.12.070 | Кольцо опорно-направляющее КОВ-70 | |
| 4 | Е22-070-30-2,5 | Кольцо | |
| 5 | 070-70-16.00.005 | Плунжер | |
| 6 | 070-70-16.00.001 | Втулка | |
| 7 | 070-70-16.00.004 | Букса | |
| 8 | 070-70-16.00.009 | Кольцо защитное | |
| 9 | 9833.090-095-30-2-3 | Кольцо | |
| 10 | 1476.ВМ8-8gx12.14Н.019 | Винт | |
| 11 | Е1-070-3 | Кольцо | |
| 11 | 01-070 | Кольцо | |
| 12 | Е52-070 | Грязесъемник | |
| 12 | 01-070 | Кольцо | |
| 12 | 00.00.10.070 | Грязесъемник ГСВ 70 | |
| 12 | Шнур d=4,6 L=265 мм | Шнур d=4,6 L=265 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 13 | 070-70-16.00.002 | Болт | |
| 14 | 070-70-16.00.003 | Кольцо |
