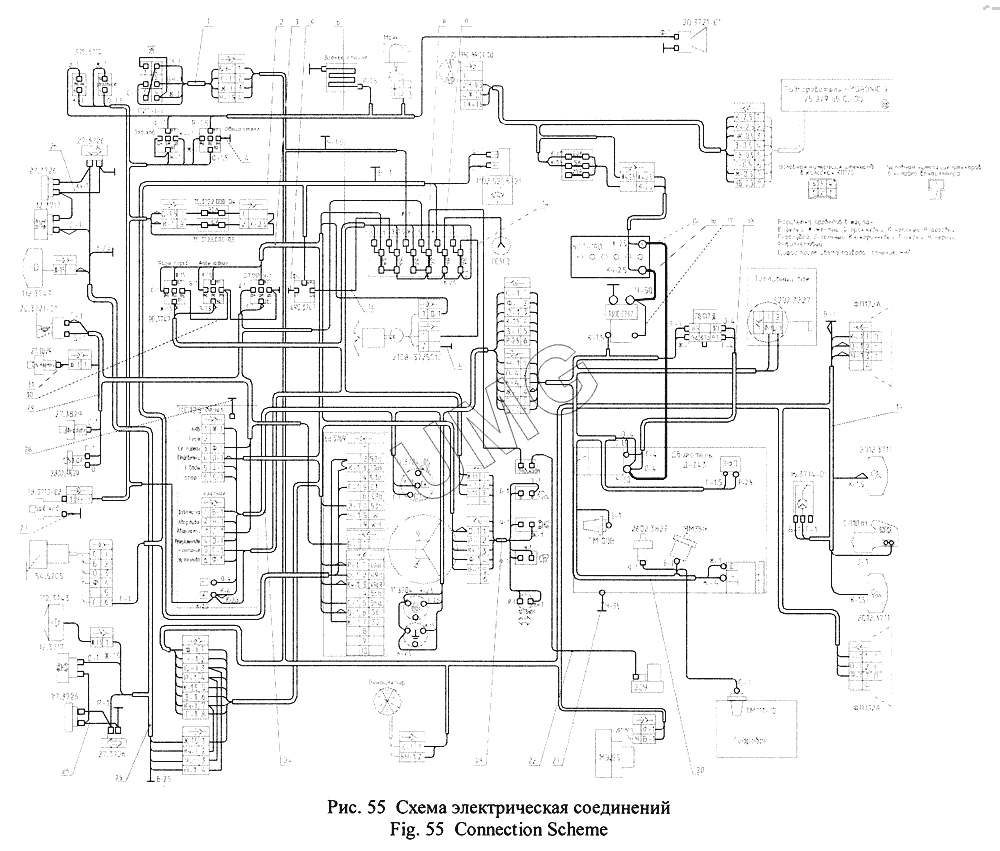

ВП-05 (2005). Схема электрическая соединений
/55.gif)
1
2
3
4
4
6
8
9
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-06-88.18.010 | Жгут проводов | |
| 2 | 005-04-88.14.110 | Жгут проводов | |
| 3 | 005-06-88.18.020 | Жгут проводов | |
| 4 | 016-00-88.26.150-10 | Провод | |
| 6 | 005-06-88.18.040 | Жгут проводов | |
| 8 | 005-04-88.14.230 | Провод | |
| 9 | 003-03-88.31.010 | Провод | |
| 14 | 005-04-88.14.150 | Провод | |
| 15 | 005-04-88.14.180 | Провод | |
| 16 | 005-04-88.14.180-10 | Провод | |
| 17 | 016-00-88.26.090-10 | Провод | |
| 18 | 005-06-88.18.100 | Жгут проводов стартера | |
| 19 | 005-06-88.18.110 | Жгут проводов кабины | |
| 20 | 005-06-88.18.120 | Жгут проводов двигателя | |
| 21 | 005-01-88.08.200 | Провод | |
| 22 | 005-04-88.14.220 | Провод | |
| 23 | 005-06-88.18.130 | Жгут проводов | |
| 24 | 005-06-88.18.140 | Жгут проводов | |
| 25 | 005-04-88.14.040 | Жгут проводов | |
| 26 | 005-04-88.14.210 | Провод | |
| 27 | 005-06-88.18.150 | Провод | |
| 28 | 005-04-88.14.120 | Провод | |
| 29 | 005-04-88.14.050 | Жгут проводов | |
| 30 | 005-04-88.14.160 | Провод | |
| 31 | 005-04-88.14.170 | Провод |
