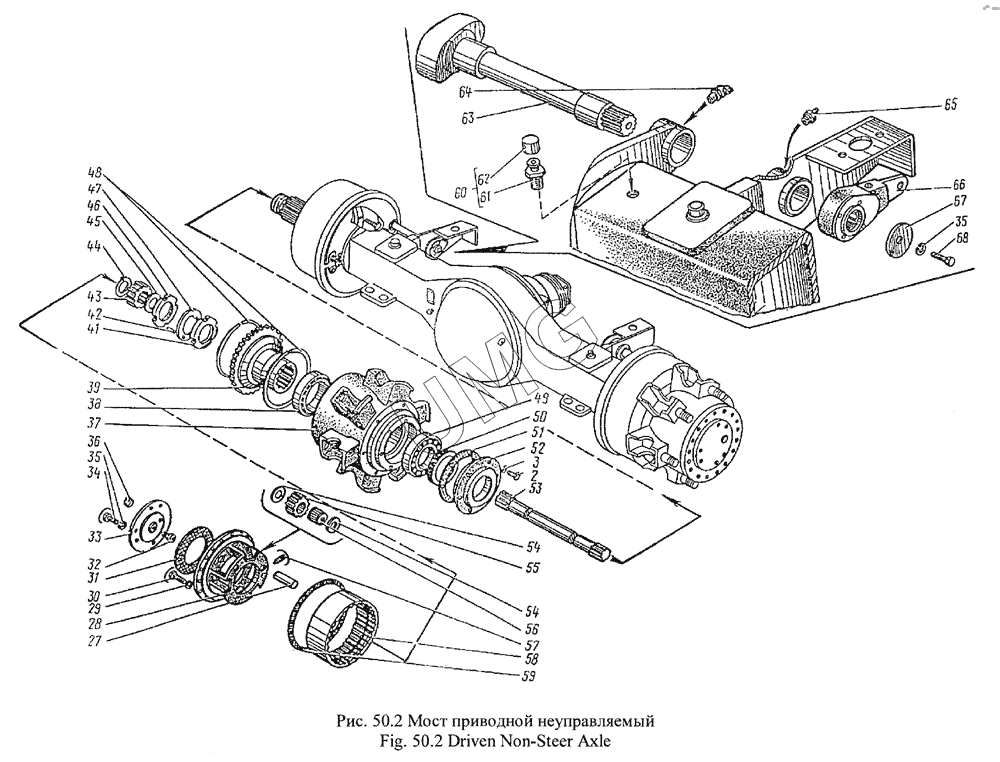

ВП-05 (2005). Мост приводной неуправляемый
/50.2.gif)
2
3
27
28
29
30
31
32
33
34
35
35
36
37
38
39
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 7798.М8-6gx20.58.019 | Болт | |
| 3 | 6402.8.65Г.019 | Шайба | |
| 27 | ЭО-3323.20.30.032 | Ось сателлита | |
| 28 | ЭО-3323.20.30.070 | Водило сварное | |
| 29 | 6402.14.65Г.019 | Шайба | |
| 30 | 7796.М14-8gx35.88 | Болт | |
| 31 | ЭО-3323.20.30.037 | Прокладка | |
| 32 | ЭО-3323.20.30.045 | Сухарь | |
| 33 | ЭО-3323.20.30.006 | Крышка | |
| 34 | 7798.М12-6gx30.58.019 | Болт | |
| 35 | 6402.10.65Г.019 | Шайба | |
| 36 | ЭО-3323.20.30.049 | Пробка | |
| 37 | 005-02-70.90.200 | Ступица | |
| 38 | 2007124 | Подшипник | |
| 39 | ЭО-3323.20.30.015 | Ступица шестерни коронной | |
| 41 | ЭО-3323.20.30.033 | Гайка | |
| 42 | 3128.5h8x10 | Штифт | |
| 43 | ЭО-3323.20.30.007 | Шестерня солнечная | |
| 44 | ЭО-3323.20.30.023 | Кольцо | |
| 45 | ЭО-3323.20.30.008 | Шайба | |
| 46 | ЭО-3323.20.30.035 | Контргайка | |
| 47 | ЭО-3323.20.30.034 | Кольцо стопорное | |
| 48 | ЭО-3323.20.30.016 | Кольцо стопорное | |
| 49 | 7220 | Подшипник | |
| 50 | 8752.2.1-120x150-1 | Манжета | |
| 51 | ЭО-3323.20.30.011 | Прокладка | |
| 52 | ЭО-3323.20.30.002 | Крышка | |
| 53 | 005-01-70.90.001 (005-01-70.90.001-01) | Полуось правая (левая) | |
| 54 | ЭО-3323.20.30.031 | Шайба | |
| 55 | ЭО-3323.20.30.009 | Сателлит | |
| 56 | 64706 | Подшипник | |
| 57 | 1476.М8х12 | Винт | |
| 58 | ЭО-3323.20.30.010 | Шестерня коронная | |
| 59 | 9833.260-270-58-2-2 | Кольцо | |
| 60 | ЭО-3323.20.30.600 | Сапун | |
| 61 | ЭО-3323.20.30.601 | Штуцер | |
| 62 | ЭО-3323.20.30.602 | Колпачок | |
| 63 | 005-02-70.90.050-01 | Кулак тормозной в сборе | |
| 64 | 19853.2.3.90.Ц6хр | Масленка | |
| 65 | 19853.1.3.Ц6хр | Масленка | |
| 66 | ЭО-3323.20.30.500 | Рычаг регулировочный | |
| 67 | ЭО-3323.20.30.018 | Шайба торцовая | |
| 68 | 7798.М10-6gx20.58.019 | Болт |
