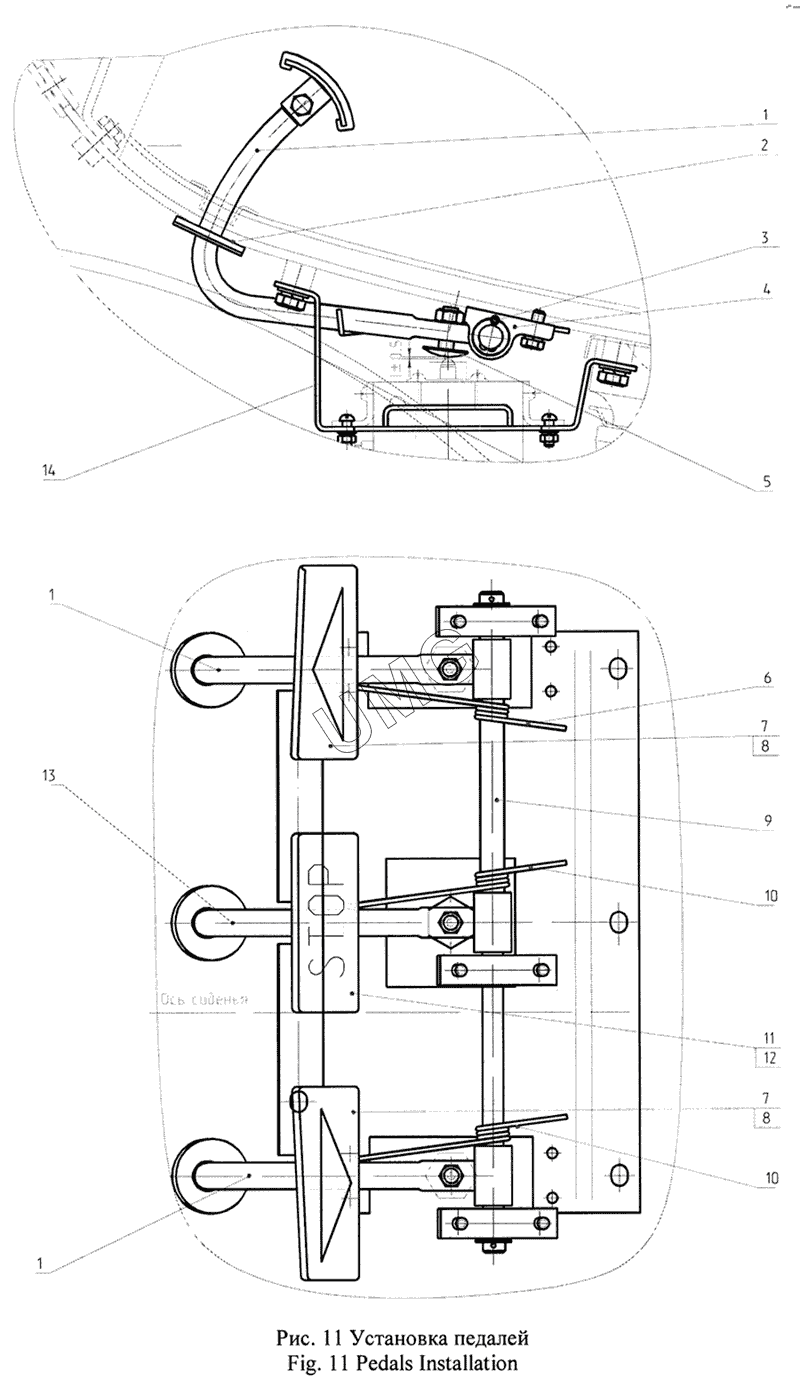

ВП-05 (2005). Установка педалей
/11.gif)
1
1
1
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 003-00-02.30.050 | Рычаг | |
| 2 | 005-04-02.07.007 | Прокладка | |
| 3 | 397.3.2x25.019 | Шплинт | |
| 4 | 005-04-02.07.001 | Кронштейн | |
| 5 | 005-04-02.07.008 | Болт регулировочный | |
| 6 | 005-04-02.07.002 | Пружина | |
| 7 | 005-04-02.07.030 | Педаль | |
| 8 | 005-04-02.07.004 | Накладка | |
| 9 | 005-04-02.07.006 | Ось | |
| 10 | 005-04-02.07.003 | Пружина | |
| 11 | 005-04-02.07.020 | Педаль | |
| 12 | 005-04-02.07.005 | Накладка | |
| 13 | 005-04-02.07.010 | Рычаг | |
| 14 | 005-04-02.07.040 | Кронштейн |
