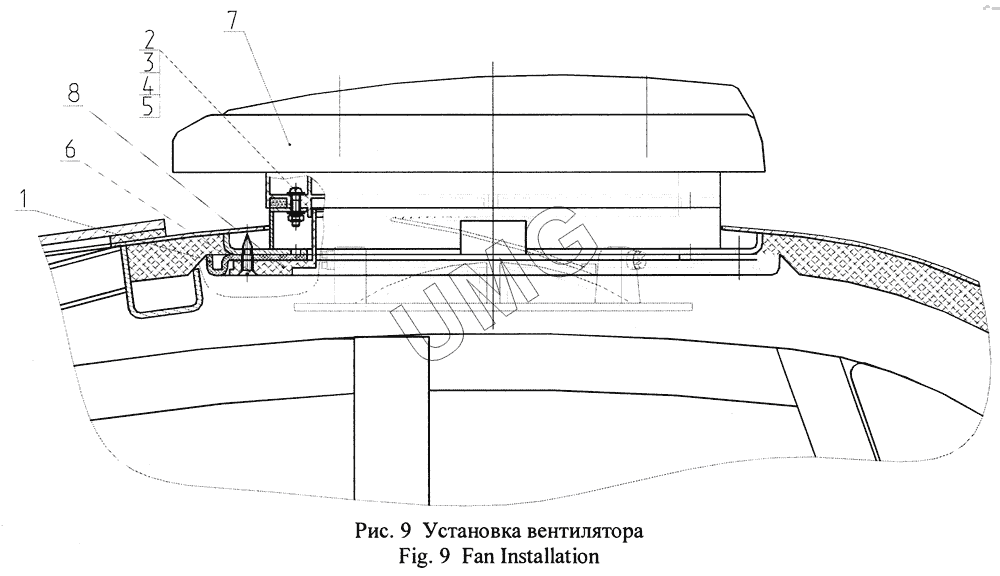

ВП-05 (2005). Установка вентилятора
/9.gif)
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-07-02.77.001 | Колпак | |
| 2 | 17473.В1М4-8gx20.58.019 | Винт | |
| 3 | 11371.С4.01.08кп.019 | Шайба | |
| 4 | 6402.4.65Г.019 | Шайба | |
| 5 | 5915.М4-8Н.5.019 | Гайка | |
| 6 | 11652.4x20.01.016 | Винт | |
| 7 | ROOF 325 114 002 (12 V) | Накрышный вентилятор | |
| 8 | 325 114 004 | Вентиляционный дефлектор |
