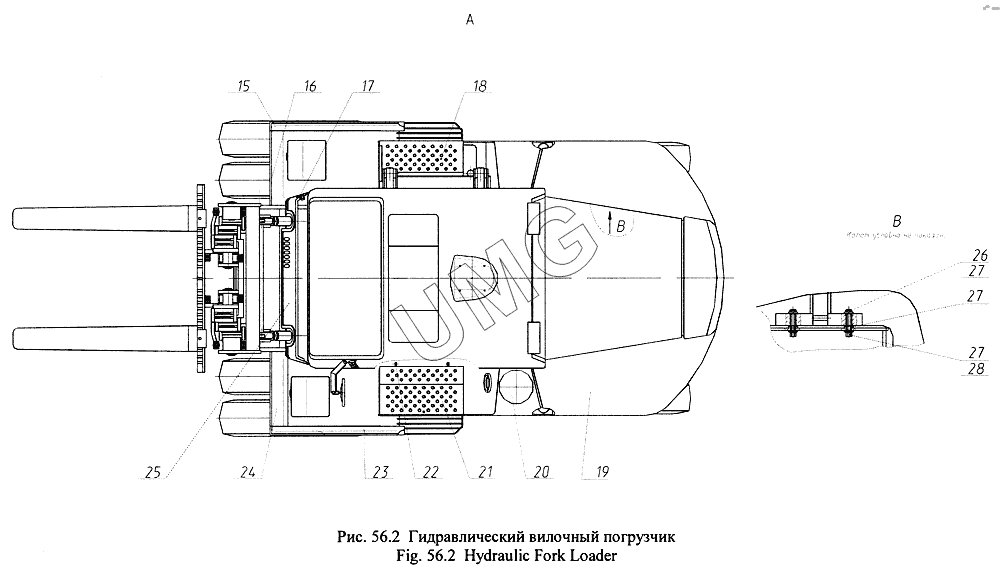

ВП-05 (2005). Гидравлический вилочный погрузчик ВП 05-30 (Н=4,5 м)
/56.2.gif)
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15 | 005-04-00.00.003 | Накладка | |
| 16 | 005-04-00.00.004 | Накладка | |
| 17 | 005-04-11.00.001 | Кронштейн | |
| 18 | 005-04-00.00.200 | Крышка | |
| 19 | 005-04-00.00.010 | Противовес | |
| 20 | 005-04-00.00.006 | Крышка | |
| 21 | 005-04-00.00.100 | Решетка | |
| 22 | 005-01-03.00.013 | Палец | |
| 23 | 005-04-00.00.002 | Накладка | |
| 24 | 005-04-00.00.005 | Накладка | |
| 25 | 005-04-00.00.007 | Щиток передний | |
| 26 | 225-00-44.00.002 | Болт | |
| 27 | 314-02-20.00.002 | Шайба | |
| 28 | 225-00-00.00.004 | Гайка |
