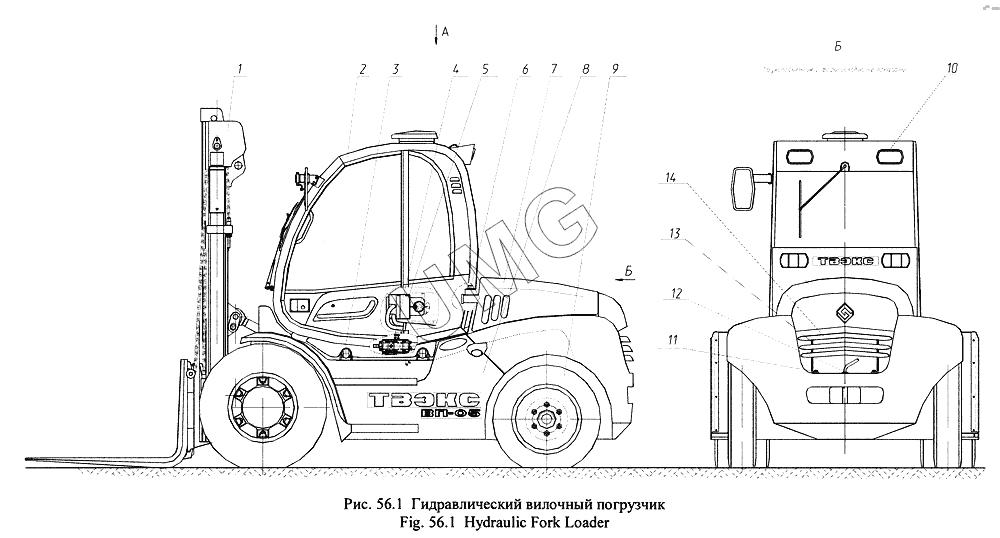

ВП-05 (2005). Гидравлический вилочный погрузчик ВП 05-30 (Н=4,5 м)
/56.1.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-04-33.10.000 | Грузоподъемник | |
| 2 | 005-07-02.70.000 | Кабина | |
| 3 | 005-06-04.00.000 | Механизм опрокидывания кабины | |
| 4 | 005-04-80.00.000 | Гидрооборудование | |
| 5 | 005-04-87.12.000 | Установка отопителя | |
| 6 | 005-04-03.00.000 | Силовая установка | |
| 7 | 005-04-11.00.000 | Установка капота | |
| 8 | 005-04-70.00.000 | Ход пневмоколесный | |
| 9 | 005-04-81.10.000 | Пневмоуправление | |
| 10 | 005-06-88.18.000 | Электрооборудование | |
| 11 | ЭО-3322А.60.00.001 | Защелка | |
| 12 | 005-04-00.00.080 | Шкворень | |
| 13 | 005-04-00.00.060 | Кронштейн | |
| 14 | 005-04-00.00.050 | Решетка задняя |
