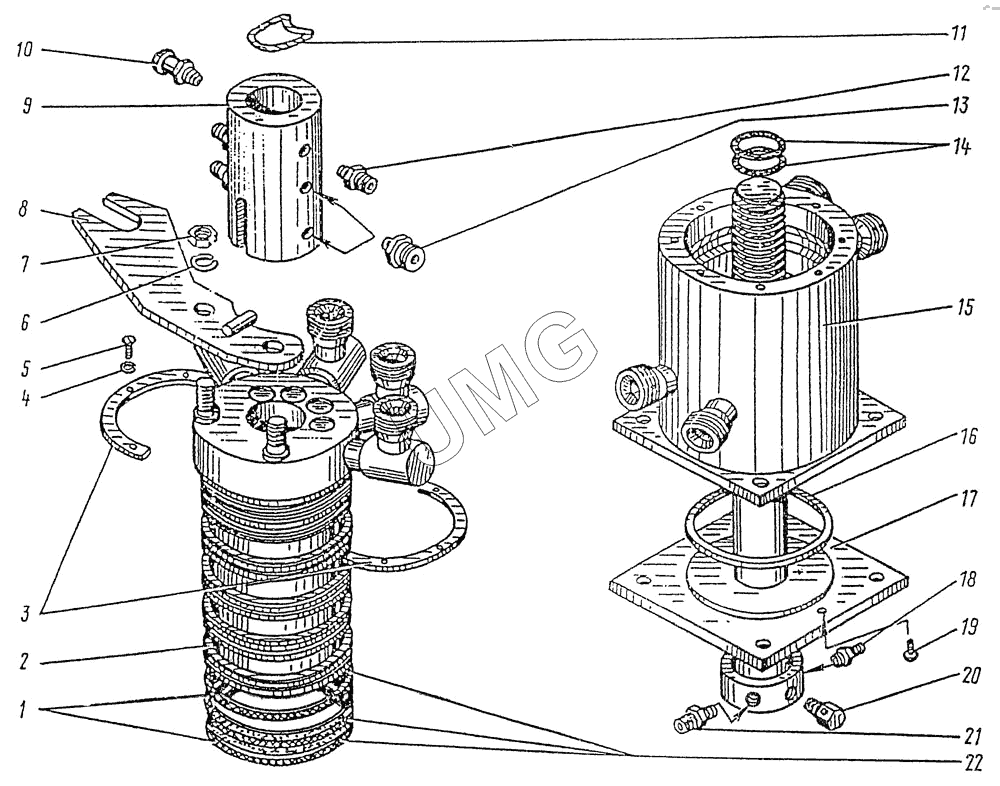

E185W (ЕК-18). 314-02-71.00.850 Коллектор центральный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9833.130-140-58-2-3 | Кольцо | |
| 2 | 313-00-73.85.200 | Колонка сварная | |
| 3 | ЭО-3322.55.01.007 | Полукольцо | |
| 4 | 6402.6.65Г | Шайба | |
| 5 | 7798.ВМ6-6gх14.58.019 | Болт | |
| 6 | 6402.16.65Г | Шайба | |
| 7 | 5915.М16-6Н.5.019 | Гайка | |
| 8 | ЭО-3323.20.85.300 | Кронштейн | |
| 9 | ЭО-3323.20.85.003 | Корпус | |
| 10 | ЭО-3323.20.85.002 | Штуцер | |
| 11 | 78760.ШЭ3-40.019 | Шайба | |
| 12 | ЭО-3322А.23.03.004 | Штуцер | |
| 13 | Э-302-1-1200-01 | Штуцер | |
| 14 | 9833.037-045-46-1-2 | Кольцо | |
| 15 | 313-00-73.85.100 | Гильза сварная | |
| 16 | Э5015.02. 1900-008 | Шайба | |
| 17 | ЭО-3323.20.85.400 | Цапфа | |
| 18 | Э-302Б.1-1200-34 | Штуцер | |
| 19 | 17473.В1М6-6gх12.58.019 | Винт | |
| 20 | ЭО-3322А.09.60.003 | Тройник | |
| 21 | ЭО-3322А.11.00.004 | Штуцер | |
| 22 | Э5015-02.1900-013 | Шайба защитная |
