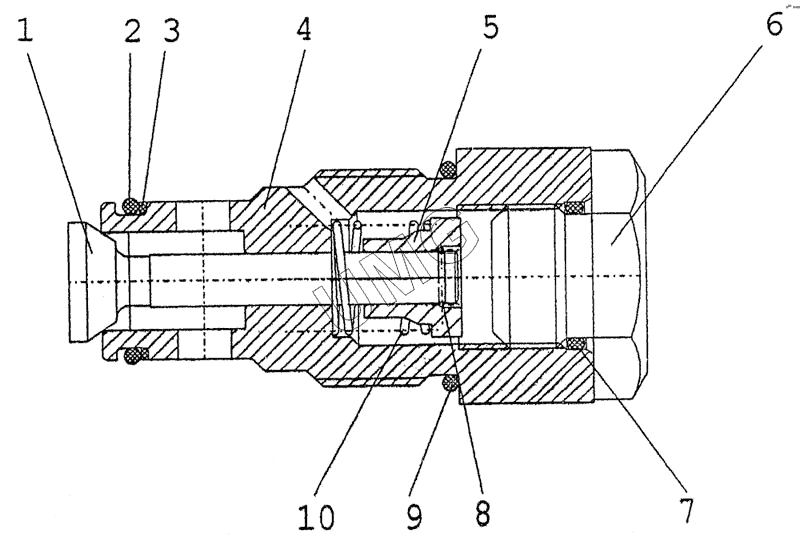

E185W (ЕК-18). 520.20.01.000 Клапан подпиточный
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.01.001 | Клапан | |
| 2 | 9833.020-024-25-2-3 | Кольцо | |
| 3 | 320.12.00.011 | Кольцо защитное | |
| 4 | 520.20.01.002-11 | Втулка | |
| 5 | 520.20.01.004-11 | Упор | |
| 6 | ЭО-3323.20.83.071 | Заглушка | |
| 7 | 9833.018-022-25-2-3 | Кольцо | |
| 8 | 520.20.01.005 | Кольцо запорное | |
| 9 | 9833.030-034-25-2-3 | Кольцо | |
| 10 | 320.12.00.009 | Пружина |
