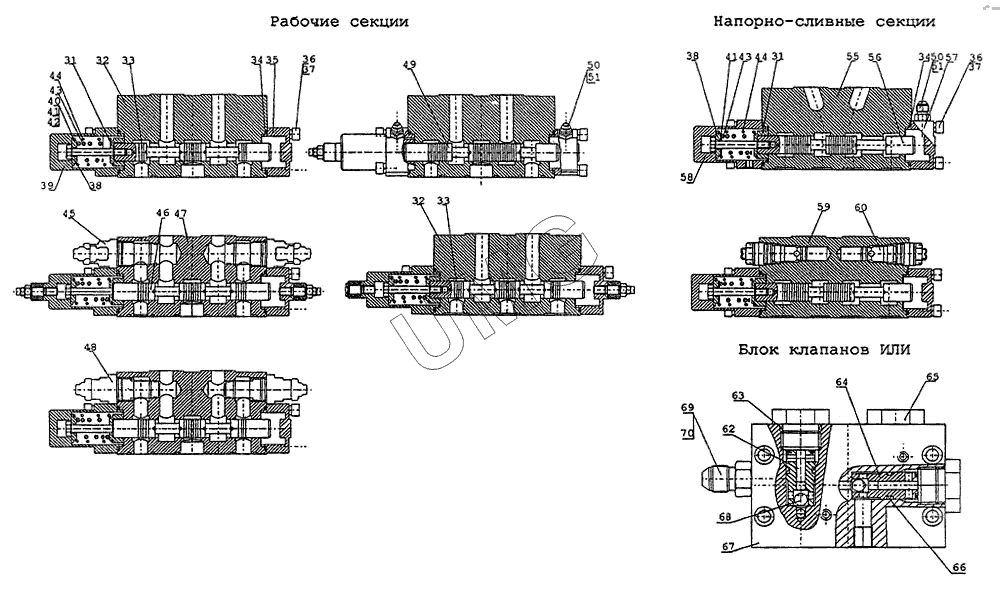

E185W (ЕК-18). 314-02-520.00 Гидрораспределитель
31
31
32
32
33
33
34
34
35
36
36
37
37
38
38
39
40
41
41
42
43
43
44
44
45
46
47
48
49
50
50
51
51
55
56
57
58
59
60
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.10.00.000 | Плита | |
| 2 | 520.20.51.100 | Секция рабочая (ход) | |
| 3 | 520.20.50.000 | Секция рабочая (опоры) | |
| 4 | 520:21.75.000 | Напорно-сливная секция | |
| 5 | 520.50.10.000 | Трубопровод | |
| 6 | 520.20.50.100 | Секция рабочая (д/х, гидромолот) | |
| 7 | 520.50.60.007 | Штуцер | |
| 8 | 520.50.00.001 | Болт | |
| 9 | 520.50.00.003 | Шайба | |
| 10 | 520.20.53.400 | Секция рабочая (стрела) | |
| 11 | 520.20.53.100 | Секция рабочая (ковш) | |
| 12 | 520.20.53.200 | Секция рабочая (рукоять) | |
| 13 | 520.21.65.000 | Секция напорно-сливная | |
| 14 | 520.20.50.300 | Секция рабочая (доб. рукояти) | |
| 15 | 520.20.20.000 | Секция рабочая (ход) | |
| 16 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 17 | 11738.М6-8gх50.66.019 | Винт | |
| 18 | 6402.6.65Г.019 | Шайба | |
| 19 | 9833.038-044-36-2-3 | Кольцо | |
| 20 | П738.М12х35 | Винт | |
| 21 | 6402.12.65Г | Шайба | |
| 22 | 9833.012-016-25-2-3 | Кольцо | |
| 23 | 9833.030-035-30-2-3 | Кольцо | |
| 31 | 520.20.003-01 | Упор пружины | |
| 32 | 520.20.20.101 | Корпус | |
| 33 | 520.20.002-01 | Золотник | |
| 34 | 9833.055-060-030-2-3 | Кольцо | |
| 35 | 520.20.20.018-40 | Крышка | |
| 36 | 11738.М10х.25 | Винт | |
| 37 | 6402.10.65Г | Шайба | |
| 38 | 520.20.20.021-01 | Упор пружины | |
| 39 | 520.20.20.017-60 | Крышка | |
| 40 | 520.20.20.012 | Шайба | |
| 41 | 520.20.20.013 | Шайба | |
| 42 | 520.20.20.014 | Шайба | |
| 43 | 520.20.20.007 | Пружина внутренняя | |
| 44 | 520.20.20.006 | Пружина наружная | |
| 45 | ЛГФИ 454.141.003 | Клапан предохранительно-подпиточный | |
| 46 | 520.20.50.002-01 | Золотник | |
| 47 | 520.20.53.001 | Корпус | |
| 48 | 520.20.01.000 | Клапан подпиточный | |
| 49 | 520.20.90.002-01 | Золотник | |
| 50 | 520.20.20.025 | Штуцер | |
| 51 | 9833.012-016-25-2-3 | Кольцо | |
| 55 | 520.21.70.001 | Корпус | |
| 56 | 520.21.70.002-01 | Золотник | |
| 57 | 520.20.20.018-41 | Крышка | |
| 58 | 520.21.60.017-60 | Крышка | |
| 59 | 520.21.62.001 | Корпус | |
| 60 | ЛГФИ 454.141.005 | Клапан предохранительный | |
| 61 | 520.20.20.017-31 | Крышка | |
| 62 | 520.32.00.602 | Втулка | |
| 63 | 9833.018-022-25-2-3 | Кольцо | |
| 64 | 520.32.00.003 | Втулка | |
| 65 | ЭО-3323.20.83.071 | Заглушка | |
| 66 | 9833.612-016-25-2-3 | Кольцо | |
| 67 | 520.32.00.001 | Корпус | |
| 68 | 3722.Б8.0-60 | Шарик | |
| 69 | 520.50.00.003 | Шайба | |
| 70 | ЭО-3323А.07.21.301 | Штуцер |
