E185W (ЕК-18). 318-14-81.00.000 Пневмоуправление на поворотной платформе
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

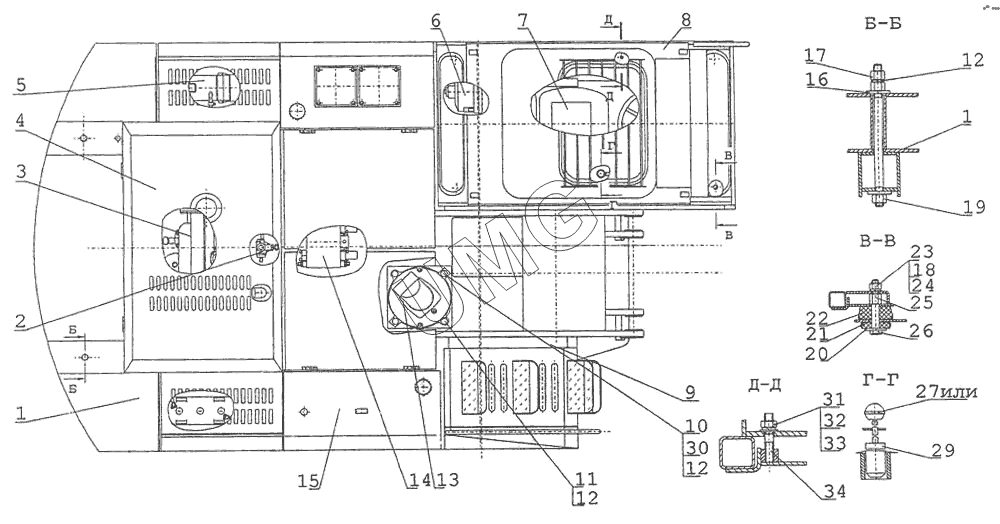

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-14-20.15.000 | Противовес | |
| 2 | 318-14-81.00.000 | Пневмоуправление на поворотной платформе | |
| 3 | 314-02-03.00.000 | Установка силовая | |
| 4 | 318-14-10.00.000 | Капот | |
| 5 | 314-02-87.50.000 | Установка подогревателя | |
| 6 | 314-02-87.12.000 | Установка отопителя | |
| 7 | 314-02-85.03.000 | Пост управления | |
| 8 | 314-02-02.00.000 | Кабина | |
| 9 | 318-14-01.00.000 | Платформа поворотная | |
| 10 | ЭО-3323.10.00.014 | Болт | |
| 11 | ЭО-3323.10.00.016 | Болт | |
| 12 | 6402.24.65Г.05 | Шайба | |
| 13 | ЭО-3322Б.03.30.000 | Механизм поворота | |
| 14 | 318-14-80.00.000 | Гидрооборудование на поворотной платформе | |
| 14 | 314-02-80.04.000 | Гидроуправление экскаватором на по воротной платформе (монтажная схема) | |
| 15 | 314-02-06.00.000 | Бак топливный | |
| 16 | 314-02-20.00,002 | Шайба | |
| 17 | 15523.М24-7Н.10.40Х.019 | Гайка | |
| 18 | 6402.16.65Г.05 | Шайба | |
| 19 | 314-02-20.00.030 | Болт | |
| 20 | 314-02-20.00.003 | Шайба | |
| 21 | ЭО-3322А.24.00.003 | Втулка | |
| 22 | ЭО-3322А.24.00.002 | Амортизатор | |
| 23 | 5915.М16-7Н.5.019 | Гайка | |
| 24 | 11371.16.01.08КП.019 | Шайба | |
| 25 | 314-02-20.00.004 | Гайка | |
| 26 | 314-02-20.00.001 | Болт | |
| 27 | ЭО-3323.04.03.052 | Головка шаровая | |
| 28 | 51-1703-088 | Головка шаровая | |
| 29 | 314-02-20.00.060 | Стопор | |
| 30 | 5915.М24-7Н.5.019 | Гайка | |
| 31 | 5915.М10-7Н.5.019 | Гайка | |
| 32 | 6402.10.65Г.05 | Шайба | |
| 33 | 11371.10.01.08КП.019 | Шайба | |
| 34 | 314-02-20.00.005 | Шпилька |
