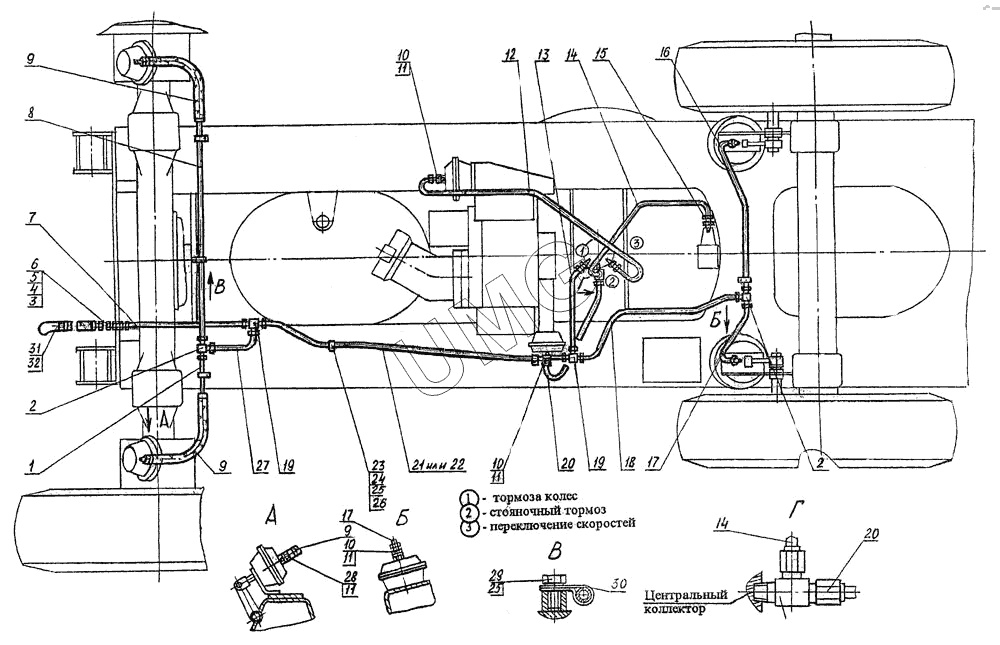

E185W (ЕК-18). 318-14-20.00.000 Пневмоуправление на ходовой раме
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
18
19
19
20
20
21
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.71.60.030 | Трубопровод | |
| 2 | ЭО-3323.20.91.007 | Тройник | |
| 3 | ЭО-3322А.09.60.004 | Заглушка | |
| 4 | ЭО-3322Д.23.02.003 | Гайка | |
| 5 | ЭО-3322А.24.01.007 | Штуцер | |
| 6 | Э302-1-1233-01 | Гайка накидная | |
| 7 | 310-00-82.00.130 | Трубопровод | |
| 8 | 13.71.60.040 | Трубопровод | |
| 9 | ЭО-3323.20.91.180 | Шланг | |
| 10 | ЭО-3323.20.91.005 | Штуцер | |
| 11 | ЭО-3323.20.91.009 | Прокладка | |
| 12 | ЭО-3323.20.91.020 | Трубопровод | |
| 13 | 318-00-82.00.170 | Трубопровод | |
| 14 | ЭО-3323.20.91.030 | Трубопровод | |
| 15 | ЭО-3323.23.03.004 | Штуцер | |
| 16 | ЭО-3323.20.91.290 | Трубопровод | |
| 17 | ЭО-3323.20.91.280 | Трубопровод | |
| 18 | 318-14-82.00.020 | Трубопровод | |
| 19 | ЭО-3322В.20.91.001 | Тройник | |
| 20 | ЭО-3323.20.91.010 | Трубопровод | |
| 21 | 318-14-82.00.010 | Трубопровод | |
| 23 | ЭО-3322В.47.20.002 | Хомут | |
| 24 | 7798.В10-8gх25.58 | Болт | |
| 25 | 6402.10.65Г.019 | Шайба | |
| 26 | 11371.10.01.019 | Шайба | |
| 27 | 318-00-82.00.140 | Трубопровод | |
| 28 | ЭО-3323.20.91.008 | Штуцер | |
| 29 | 7798.В10-8gх20.58 | Болт | |
| 30 | Э302-1-2200-06 | Скоба | |
| 31 | 318-14-82.00.030 | Шланг прицепа | |
| 32 | Э302-1-1600-14 | Хомутик |
