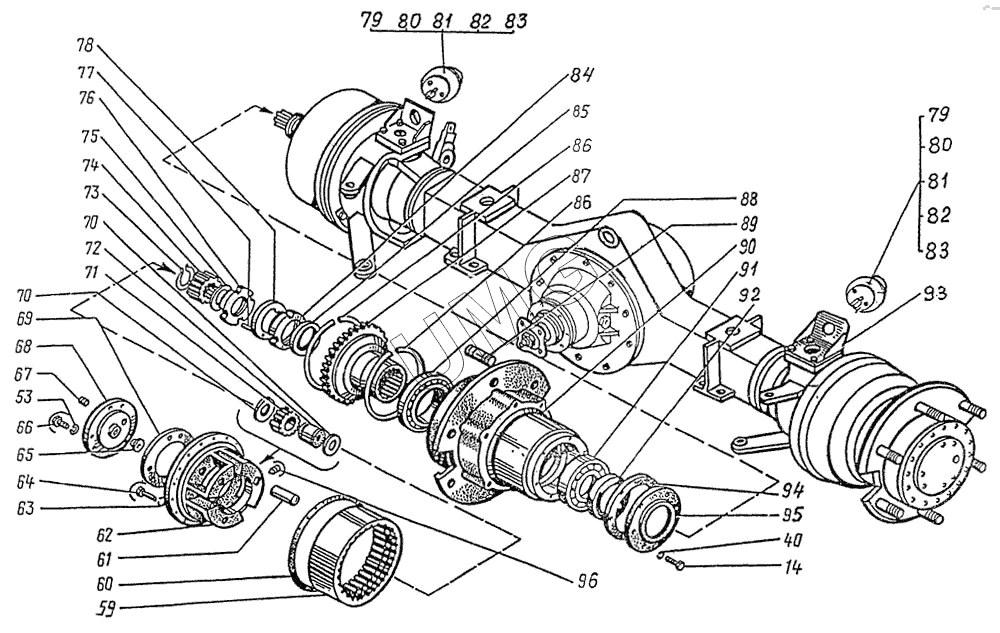

E185W (ЕК-18). ЕК-18.20.30.000 Мост передний (приводной управляемый)
14
40
53
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
79
80
80
81
81
82
82
83
83
84
85
86
86
87
88
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19853.1.3 | Масленка | |
| 2 | ЭО-3323.20.30.040 | Шкворень | |
| 3 | ЭО-3323.20.30.041 | Прокладка регулировочная | |
| 4 | 68811АКС23 | Подшипник | |
| 5 | ЭО-3323.20.30.046 | Втулка | |
| 6 | ЭО-3323.20.30.100 | Втулка шкворня | |
| 7 | ЭО-3323.20.30.101 | Втулка | |
| 8 | ЭО-3323.20.30.102 | Заглушка | |
| 9 | 2.1-50х70-1 | Манжета | |
| 10 | ЭО-3323.20.30.020 | Полуось | |
| 11 | ЭО-3323.20.30.019 | Вилка сдвоенная | |
| 12 | ЭО-3322Б.70.60.206 | Пластина | |
| 13 | ЭО-3322Б.70.60.205 | Пластина | |
| 14 | 7808.М8х20 | Болт | |
| 15 | ЭО-3323А.20.30.017 | Вилка | |
| 16 | 130-22016-25 | Крестовина | |
| 17 | 7808.М16х50 | Болт | |
| 18 | 6402.16.65Г | Шайба | |
| 19 | ЭО-3323.20.30.042 | Шайба торцовая | |
| 20 | ЭО-3323.20.30.600 | Сапун | |
| 21 | ЭО-3323.20.30.602 | Колпачок | |
| 22 | ЭО-3323.20.30.601 | Штуцер | |
| 24 | ЕК-18.20.30.700 | Картер в сборе | |
| 26 | ЭО-3323.20.30.012 | Прокладка | |
| 27 | ЭО-3323.20.31.000 | Передача главная | |
| 28 | 6402.16.65Г | Шайба | |
| 29 | 7808.М16х40 | Болт | |
| 30 | ЭО-3323.20.30.900 | Суппорт правый | |
| 31 | 6402.24.65Г | Шайба | |
| 32 | ЭО-3323.20.30.029 | Ось колодки | |
| 33 | 13940.В30 | Кольцо | |
| 34 | ЭО-3323.20.30.400 | Колодка тормозная | |
| 35 | ЭО-3323.20.30.014 | Кожух тормозного барабана | |
| 36 | ЭО-3323.20.30.044 | Тяга | |
| 37 | ЭО-3323.20.30.043 | Пружина | |
| 38 | ЭО-3323.20.30.047 | Цапфа | |
| 39 | ЭО-3323.20.30.013 | Маслоуловитель | |
| 40 | 6402.8.65Г | Шайба | |
| 41 | 6402.20.65Г | Шайба | |
| 42 | 7808.3М20х40.109 | Болт | |
| 43 | ЭО-3323.20.30.001 | Барабан тормозной | |
| 47 | ЭО-3323.20.30.022 | Кулак тормозной левый | |
| 48 | ЭО-3323.20.30.200 | Кронштейн левый | |
| 49 | ЭО-3323.20.30.039 | Шкворень | |
| 50 | ЭО-3323.20.30.500 | Рычаг регулировочный | |
| 51 | ЭО-3323.20.30.018 | Шайба торцовая | |
| 52 | ЭО-3323.20.30.021 | Кулак тормозной правый | |
| 53 | 6402.10.65Г | Шайба | |
| 54 | 7808.М 10х25 | Болт | |
| 55 | 7808.М18х1.5х40 | Болт | |
| 56 | ЭО-3323.20.30.030 | Планка | |
| 57 | ЭО-3323.20.30.800 | Суппорт левый | |
| 58 | 15521.М24х1,5 | Гайка | |
| 59 | ЭО-3323.20.30.01 | Шестерня коронная | |
| 60 | 9833.260-270-58-2-2 | Кольцо | |
| 61 | ЭО-3323.20.30.032 | Ось сателлита | |
| 62 | ЭО-3323.20.30.070 | Водило сварное | |
| 63 | 6402.14.65Г | Шайба | |
| 64 | ЭО-3323.20.30.024 | Болт | |
| 65 | ЭО-3323.20.30.045 | Сухарь | |
| 66 | 7808.М10х25 | Болт | |
| 67 | ЭО-3323.20.30.049 | Пробка | |
| 68 | ЭО-3323.20.30.006 | Крышка | |
| 69 | ЭО-3323.20.30.037 | Прокладка | |
| 70 | ЭО-3323.20.30.031 | Шайба | |
| 71 | ЭО-3323.20.30.009 | Сателлит | |
| 72 | 64706 | Подшипник | |
| 73 | ЭО-3323.20.30.023 | Кольцо | |
| 74 | ЭО-3323.20.30.007 | Шестерня солнечная | |
| 75 | ЭО-3323.20.30.008 | Шайба | |
| 76 | ЭО-3323.20.30.035 | Контргайка | |
| 77 | 3128.5hх10 | Штифт | |
| 78 | ЭО-3323.20.30.034 | Кольцо стопорное | |
| 79 | 100-3519210-01 | Камера тормозная | |
| 80 | ЭО-3322А.24.01.008 | Гайка | |
| 81 | 9650.6-12d111х40 | Ось | |
| 82 | 11371.12 | Шайба | |
| 83 | 397.3,2х20 | Шплинт | |
| 84 | ЭО-3323.20.30.033 | Гайка | |
| 85 | ЭО-3323.20.30.036 | Кольцо опорное | |
| 86 | ЭО-3323.20.30.016 | Кольцо стопорное | |
| 87 | ЭО-3323.20.36.615 | Ступица шестерни | |
| 88 | 2007124 | Подшипник | |
| 89 | 22034.М20х55 | Шпилька | |
| 90 | ЭО-3323.20.30.004 | Ступица | |
| 91 | 7220 | Подшипник | |
| 92 | 8752.2.1-120х150-1 | Манжета | |
| 93 | ЭО-3323.20.30.300 | Кронштейн правый | |
| 94 | ЭО-3323.20.30.011 | Прокладка | |
| 95 | ЭО-3323.20.30.002 | Крышка | |
| 96 | 1476.М8х12 | Винт |
