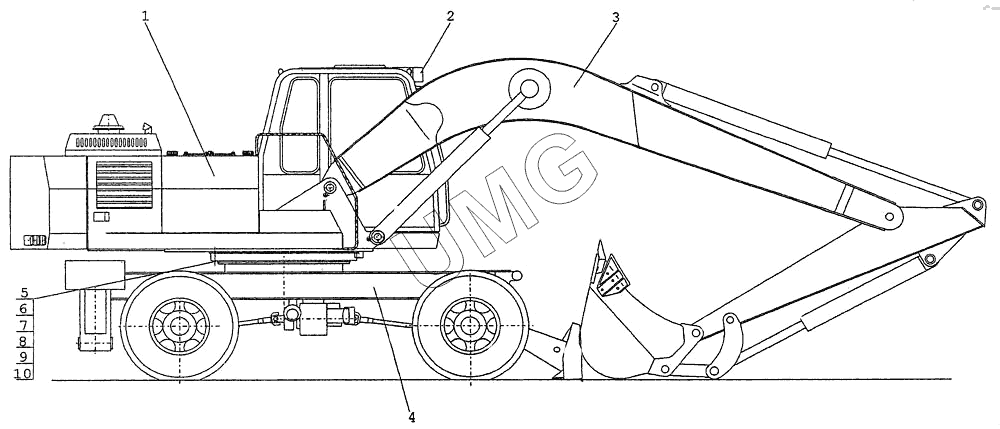

E185W (ЕК-18). 318-14-00.00.000 Экскаватор пневмоколесный гидравлический ЕК-18
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-14.20.00.000 | Платформа поворотная с механизмами | |
| 2 | 314-02-88.01.000 | Электрооборудование | |
| 3 | 318-14-21.00.000 | Рабочее оборудование обратной лопаты | |
| 4 | 318-14-70.00.000 | Ход пневмоколесный | |
| 5 | 222-02-00.00.002 | Гайка | |
| 6 | 222-02-00.00.005 | Болт | |
| 7 | 314-02-00.0 0.005 | Болт | |
| 8 | 15523.М20-7Н.10.40Х.019 | Гайка | |
| 9 | 5915.М20-7Н.10.40Х.019 | Гайка | |
| 10 | 6402.20.65Г.019 | Шайба |
