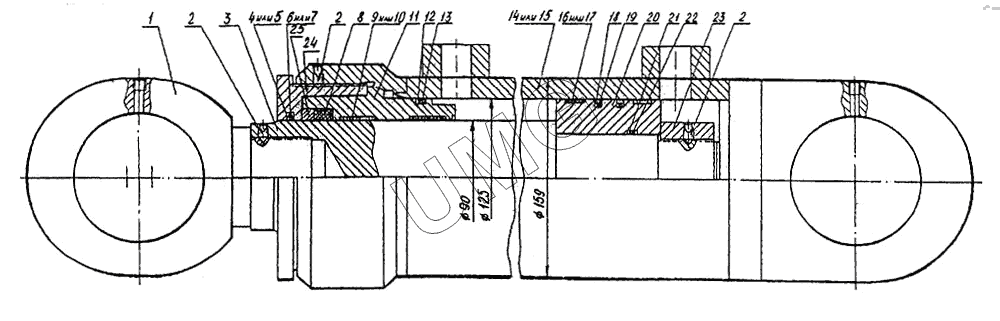

E145W (ЕК-14). Гидроцилиндр рукояти
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34.64.01.940 | Проушина | |
| 1 | 34.64.00.901 | Проушина | |
| 2 | 1476.ВМ8-8gх12.14Н.019 | Винт | |
| 3 | 125-90-11.01.005 | Шток | |
| 4 | ТУ18.0107.Е52-090 | Грязесъемник | |
| 5 | ТСВ-90 | Грязесъемник | |
| 6 | 01-090 | Кольцо | |
| 7 | 9833.04.61=325мм | Кольцо | |
| 8 | ТУ18.0102.Е3-090-4 | Манжета | |
| 9 | ТУ18.0106.Е22-090-30-3,0 | Кольцо | |
| 10 | КОВ-90 | Кольцо опорно-направляющее | |
| 11 | 318-00-21.92.004 | Букса | |
| 12 | 34.64.00.913 | Кольцо защитное | |
| 13 | 9833.115-125-58-2-2 | Кольцо | |
| 14 | 125-90-11.01.100 | Цилиндр | |
| 15 | 125-90-11.01.200 | Цилиндр | |
| 16 | ТУ18.0105.Е21-125-15-3,0 | Кольцо | |
| 17 | КОН-125 | Кольцо опорно-направляющее | |
| 18 | ТУ18-0103.Е11-125 | Кольцо | |
| 19 | 02-125 | Уплотнение поршня | |
| 20 | ЭО-3323А.71.82.006-01 | Поршень | |
| 21 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 22 | 9833.070-080-58-2-2 | Кольцо | |
| 23 | ЭО-3323А.71.82.009-10 | Гайка | |
| 24 | 318-00-21.92.002 | Гайка наружная | |
| 25 | 34.64.00.903-01 | Кольцо |
