E145W (ЕК-14). Гидрооборудование на ходовой раме
12
21
22
22
22
27
34
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52
53
53
54
55
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

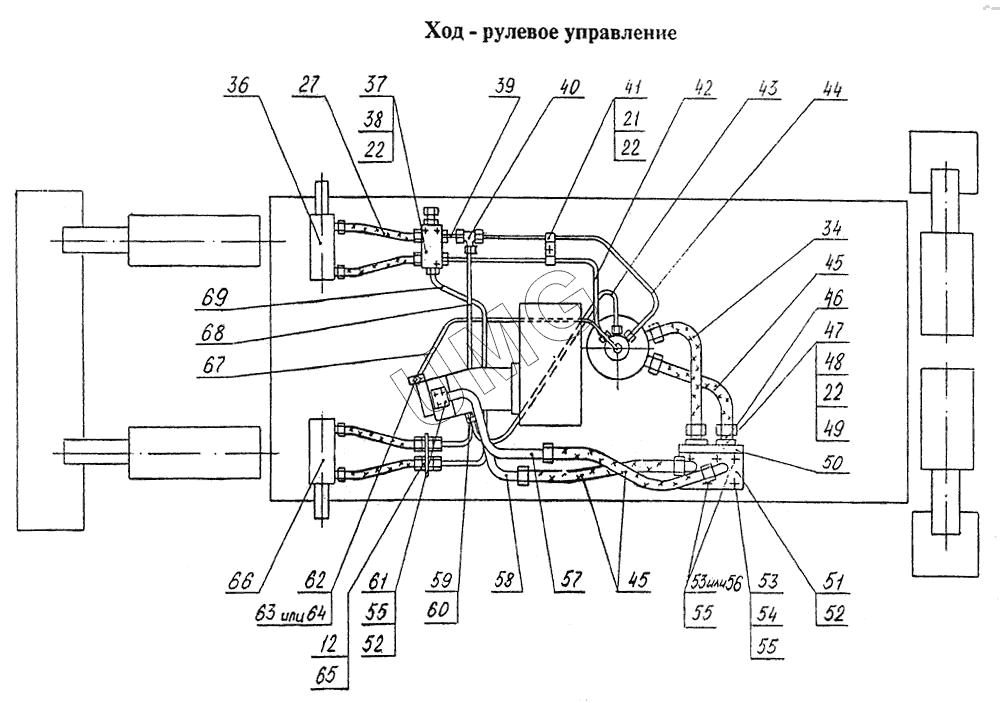

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.20.67.000 | Гидроцилиндр | |
| 2 | 7808.М12-8gх35.88.019 | Болт | |
| 3 | 6402.12.65Г.019 | Шайба | |
| 4 | 9833.038-044-36-2-2 | Кольцо | |
| 5 | 13.71.80.650 | Трубопровод | |
| 6 | 13.71.80.642 | Кольцо защитное | |
| 7 | 9833.020-025-30-2-2 | Кольцо | |
| 8 | 13.71.80.640 | Гидрозамок двухсторонний | |
| 9 | ЭО-3323.20.83.013 | Штуцер | |
| 10 | 9833.018-022-25-2-2 | Кольцо | |
| 11 | 7808.М12-8gх60.88.019 | Болт | |
| 12 | ЭО-3322Д.23.02.003 | Гайка | |
| 13 | 314-02-71.00.610 | Трубопровод | |
| 14 | 314-02-71.00.600 | Трубопровод | |
| 15 | ЭО-3322А.66.01.001 | Скоба | |
| 16 | 7798.М8-8gх30.58.019 | Болт | |
| 17 | 6402.8.65Г.019 | Шайба | |
| 18 | 314-02-71.00.630 | Трубопровод | |
| 19 | 314-02-71.00.660 | Трубопровод | |
| 20 | ЭО-3322Б.60.05.000 | Клапан пневмогидравлический | |
| 21 | 7798.М10-8gх20.58.019 | Болт | |
| 22 | 6402.10.65Г.019 | Шайба | |
| 23 | 7798.М8-8gх50.58.019 | Болт | |
| 24 | 5915.М8-7Н.5.019 | Гайка | |
| 25 | ЭО-3323А.71.82.000 | Гидроцилиндр выносных опор | |
| 26 | 13.71.80.630 | Гидрозамок двухсторонний | |
| 27 | ТУ22-4756-8.РВД12х650 | Рукав | |
| 28 | ЭО-3323.20.83.230 | Трубопровод | |
| 29 | 08.20.70.060 | Трубопровод | |
| 30 | 314-02-71.00.670 | Трубопровод | |
| 31 | 314-02-71.00.680 | Трубопровод | |
| 32 | 314-02-71.00.620 | Трубопровод | |
| 33 | РВД12х1250 | Рукав | |
| 34 | РВД20х850 | Рукав | |
| 35 | 314-02-71.00.850 | Коллектор центральный | |
| 36 | ЭО-3323А.71.80.400 | Гидроцилиндр | |
| 37 | 314-02-71.00.450 | Кран буксировочный | |
| 38 | 7798.М10-8gх35.58.019 | Болт | |
| 39 | ЭО-3323А.71.80.030 | Трубопровод | |
| 40 | ЭО-3322В.20.01.001 | Тройник | |
| 41 | ЭО-3322В.47.20.002 | Хомут | |
| 42 | ЭО-3323А.71.80.060 | Трубопровод | |
| 43 | 314-02-71.00.790 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 45 | РВД20х650 | Рукав | |
| 46 | ЭО-3323.08.01.050 | Трубопровод | |
| 47 | ЭО-3323.01.80.004 | Фланец | |
| 48 | 7798.М10-8gх40.109.019 | Болт | |
| 49 | 9833.030-035-30-2-2 | Кольцо | |
| 50 | У4620.41.00.000 | Гидроклапан противообгонный | |
| 51 | 314-02-71.00.750 | Фланец | |
| 52 | 9833.038-044-36-2-2 | Кольцо | |
| 53 | 7798.М12-8gх110.88.019 | Болт | |
| 54 | 5915.М12-7Н.5.019 | Гайка | |
| 55 | 6402.12.65Г.019 | Шайба | |
| 56 | 314-02-71.00.001 | Шпилька | |
| 57 | 314-02-71.00.740 | Трубопровод | |
| 58 | 314-02-71.00.730 | Трубопровод | |
| 59 | ЭО-3323А.23.02.001 | Штуцер | |
| 60 | 23358.18М3 | Прокладка | |
| 61 | 7798.М12-8gх35.88.019 | Болт | |
| 62 | ЭО-3322Д.23.03.009 | Штуцер | |
| 63 | Д18055А | Кольцо | |
| 64 | 23358.14М3 | Прокладка | |
| 65 | ЭО-3322А.24.01.009 | Штуцер | |
| 66 | ЭО-3323А.71.80.300 | Гидроцилиндр | |
| 67 | 314-02-71.00.810 | Трубопровод | |
| 68 | ЭО-3323А.71.80.020 | Трубопровод | |
| 69 | ЭО-3323А.71.80.010 | Трубопровод |
