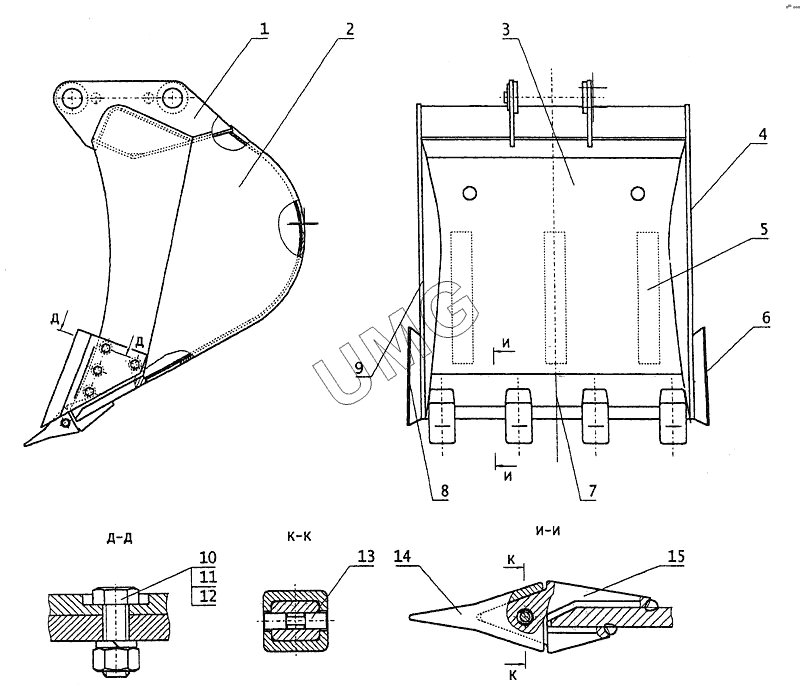

E145W (ЕК-14). Ковш обратной лопаты
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-03-23.21.150 | Стенка задняя | |
| 2 | 314-03-23.21.008 | Боковина | |
| 3 | 314-03-23.21.101 | Днище | |
| 4 | 314-03-23.21.004 | Лист бортовой | |
| 5 | ЭО-3323.00.14.003 | Полоз | |
| 6 | 314-03-23.21.005 | Нож боковой правый | |
| 7 | 314-03-23.21.102 | Козырек | |
| 8 | 314-03-23.21.005 | Нож боковой правый | |
| 9 | 314-03-23.21.004-10 | Лист бортовой | |
| 10 | 7798.М20-6gх55.36.019 | Болт | |
| 11 | 5915.М20-6Н.5.019 | Гайка | |
| 12 | 6402.20.65Г.019 | Шайба | |
| 13 | 314-03-23.21.040 | Стопор | |
| 14 | 314-03-23.21.001 | Коронка | |
| 15 | 318-14-21.07.001 | Адаптер |
