E145W (ЕК-14). Экскаватор пневмоколесный гидравлический ЕК-14
1
2
3
4
5
6
7
8
9
10
11
12

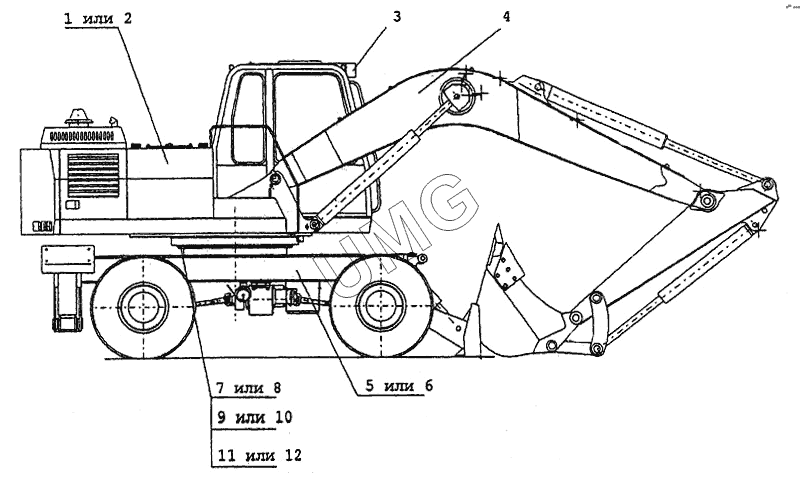

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-02.20.00.000 | Платформа поворотная с механизмами (ОПУd1400) | |
| 2 | 314-63-20.00.000 | Платформа поворотная с механизмами (ОПУ d1250) | |
| 3 | 314-02-88.01.000 | Электрооборудование | |
| 4 | 314-03-23.00.000 | Рабочее оборудование обратной лопаты | |
| 5 | 314-02-70.00.000 | Ход пневмоколесный (ОПУ d 1400) | |
| 6 | 314-02-70.00.000-01 | Ход пневмоколесный (ОПУ d 1250) | |
| 7 | 314-02-00.00.002 | Болт (с ОПУ d1400) | |
| 8 | 314-63-06.00.002 | Болт (с ОПУ d 1256) | |
| 9 | 15523 | Гайка М24-7Н.10.40Х.019 | |
| 10 | 15523 | Гайка М24-7Н.10.40Х.019 | |
| 11 | 6402 | Шайба 16.65Г.05 | |
| 12 | 6402 | Шайба 16.65Г.05 |
