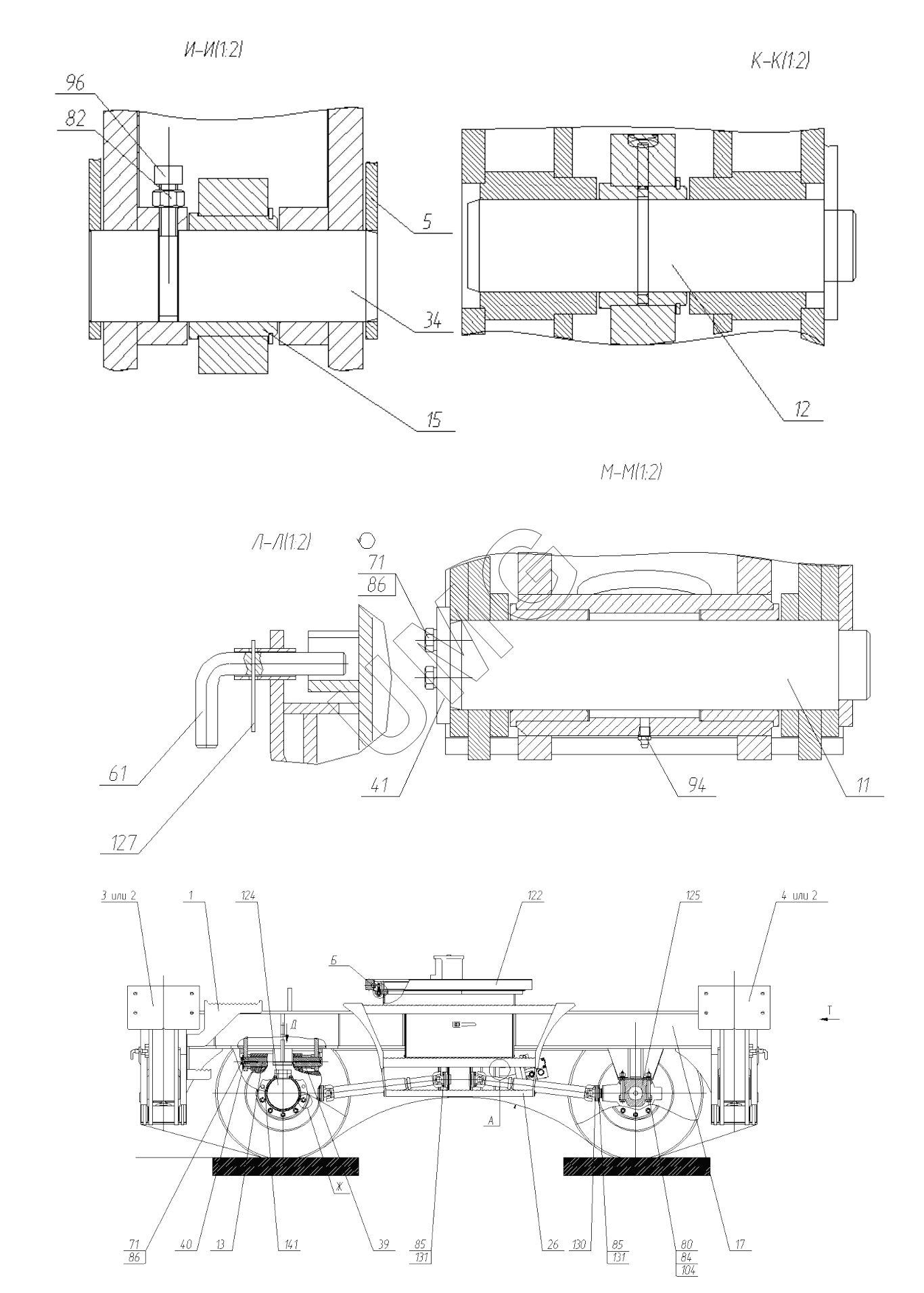

Е235WHE-20. Ход пневмоколесный. 235-02-50.00.000
1
2
2
5
11
12
13
15
17
26
34
39
40
41
61
71
71
80
82
84
85
85
86
86
94
96
104
122
124
125
127
130
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-01-50.00.025 | 130-01-50.00.025 | Проставка | |
| 130-12-50.00.024 | 130-12-50.00.024 | Проставка | |
| 26950000510 | 26950000510 | Гайка | |
| 26950000509 | 26950000509 | Болт | |
| 02120000120 | 02120000120 | Гайка каталожный номер | |
| 1 | 230-00-50.00.080 | Подножка | |
| 2 | 230-02-50.01.200 | Опора откидная в сборе | |
| 5 | 230-00-50.00.250 | Установка кожуха защитного | |
| 6 | 230-00-50.00.300 | Ограничитель | |
| 7 | 230-00-50.00.350 | Установка системы смазки | |
| 11 | 230-00-50.00.410 | Палец в сборе | |
| 12 | 230-00-50.00.420 | Палец в сборе | |
| 13 | 230-00-50.00.430 | Палец в сборе | |
| 15 | 230-00-50.00.510 | Установка втулок гидроцилиндра опоры откидной | |
| 17 | 235-00-50.10.000 | Рама ходовая | |
| 23 | 230-00-55.80.000 | Ящик - подножка | |
| 24 | 230-00-55.80.200 | Подножка правая | |
| 26 | 130-00-55.80.300 | Ступенька гибкая | |
| 28 | 235-25-51.00.000 | Гидрооборудование хода пневмоколесного | |
| 34 | 210-00-50.00.005 | Палец | |
| 39 | 230-00-50.00.010 | Втулка | |
| 40 | 230-00-50.00.011 | Шайба упорная | |
| 41 | 230-00-50.00.012 | Шайба упорная | |
| 53 | 230-00-50.00.022 | Плита | |
| 58 | 130-00-20.00.007 | Штифт | |
| 59 | 130-00-20.00.008 | Штифт срезанный | |
| 61 | 130-00-50.00.007 | Стопор | |
| 71 | 02120000026 | Болт | |
| 73 | 02120000032 | Болт | |
| 74 | 02120000035 | Болт | |
| 77 | 02120000043 | Болт | |
| 78 | ЭМ000003775 | Болт | |
| 79 | 26950000506 | Болт | |
| 80 | 26950012465 | Болт | |
| 82 | 02120000692 | Гайка | |
| 84 | 26950002579 | Гайка | |
| 85 | 02120000626 | Шайба | |
| 86 | 02120000627 | Шайба | |
| 88 | 02120000629 | Шайба | |
| 89 | 02120000630 | Шайба | |
| 91 | 02120000631 | Шайба | |
| 94 | 02100000333 | Масленка 1.3 Ц6Хр | |
| 95 | 26950010498 | Винт | |
| 96 | 26950012466 | Винт | |
| 97 | 26950006110 | Винт | |
| 98 | 02120000311 | Кольцо | |
| 100 | 26950016765 | Шайба | |
| 101 | 26950017639 | Шайба клиновая | |
| 104 | 26950016879 | Шайба | |
| 105 | 02120000621 | Шайба | |
| 107 | 26950002933 | Шайба | |
| 121 | 26950008925 | Вал карданный | |
| 122 | 02100000356 | Опорно-поворотный круг | |
| 124 | ЭМ000009759 | Передний мост | |
| 125 | ЭМ000009760 | Задний мост | |
| 126 | ЭМ000005788 | Коробка перемены передач | |
| 127 | 02120000650 | Шплинт | |
| 130 | 02100000741 | Болт | |
| 133 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 137 | 26950018129 | Спаренные колеса в сборе с шинами цельнолитыми | |
| 141 | 26950027395 | Втулка шпильки колеса центровочная | |
| 142 | 26950004866 | Гайка колеса с шайбой в сборе | |
| 144 | ЭМ000010651 | Гидромотор |
