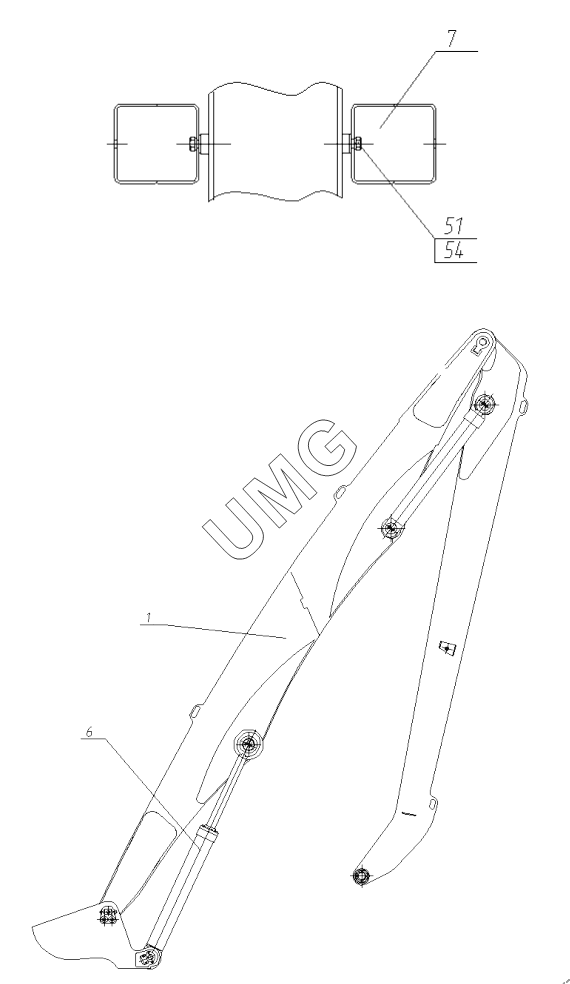

Е235WHE-20. Рабочее оборудование. 230-00-80.00.000-БР
1
7
51
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 230-00-81.00.000 | 230-00-81.00.000 | Гидрооборудование стрелы | |
| 130-00-80.00.006-90 | 130-00-80.00.006-90 | Шайба | |
| 130-00-80.00.006-80 | 130-00-80.00.006-80 | Шайба | |
| 175-05-80.00.005 | 175-05-80.00.005 | Шайба регулировочная | |
| 175-05-80.00.006 | 175-05-80.00.006 | Шайба регулировочная | |
| 175-00-80.00.019 | 175-00-80.00.019 | Пластина отгибная | |
| 175-00-80.00.018 | 175-00-80.00.018 | Шайба отгибная | |
| 26950011606 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 230-00-80.00.011 | 230-00-80.00.011 | Уплотнение | |
| 160-00-80.00.019 | 160-00-80.00.019 | Пластина прижимная | |
| 1 | 230-00-80.10.000 | Стрела в сборе | |
| 7 | 145-00-80.00.100 | Кронштейн фары | |
| 10 | 230-00-80.50.010 | Палец в сборе | |
| 13 | 230-00-80.00.020 | Палец в сборе | |
| 16 | 230-00-80.50.040 | Палец в сборе | |
| 19 | 160-00-80.50.050 | Палец в сборе | |
| 22 | 130-00-80.00.011 | Шайба упорная | |
| 25 | 160-00-80.00.019 | Пластина прижимная | |
| 28 | 175-00-80.00.009 | Шайба упорная | |
| 29 | 175-00-80.00.011 | Кольцо | |
| 30 | 175-00-80.00.015-10 | Кольцо | |
| 33 | 230-00-80.00.001 | Палец | |
| 34 | 230-00-80.00.002 | Палец | |
| 36 | 130-07-80.00.004 | Шайба регулировочная | |
| 37 | 130-07-80.00.005 | Шайба регулировочная | |
| 41 | 270-00-80.00.006 | Шайба регулировочная | |
| 42 | 270-00-80.00.006-10 | Шайба регулировочная | |
| 43 | 270-00-80.00.011 | Шайба упорная | |
| 46 | 300-00-80.00.013 | Кольцо | |
| 49 | 02120000024 | Болт | |
| 50 | 02120000026 | Болт | |
| 51 | 26950002656 | Болт | |
| 52 | 02120000048 | Болт | |
| 53 | 02120000627 | Шайба | |
| 54 | 02120000629 | Шайба | |
| 55 | 26950003623 | Шайба | |
| 56 | 02120000294 | Кольцо | |
| 57 | 26950008664 | Кольцо | |
| 60 | 02100000333 | Масленка 1.3 Ц6Хр | |
| 61 | 26950012169 | Подшипник | |
| 62 | 26950009834 | Подшипник | |
| 68 | 195-00-80.00.011 | Уплотнение подшипника шарнирного | |
| 69 | 195-00-80.00.015 | Уплотнение подшипника шарнирного |
