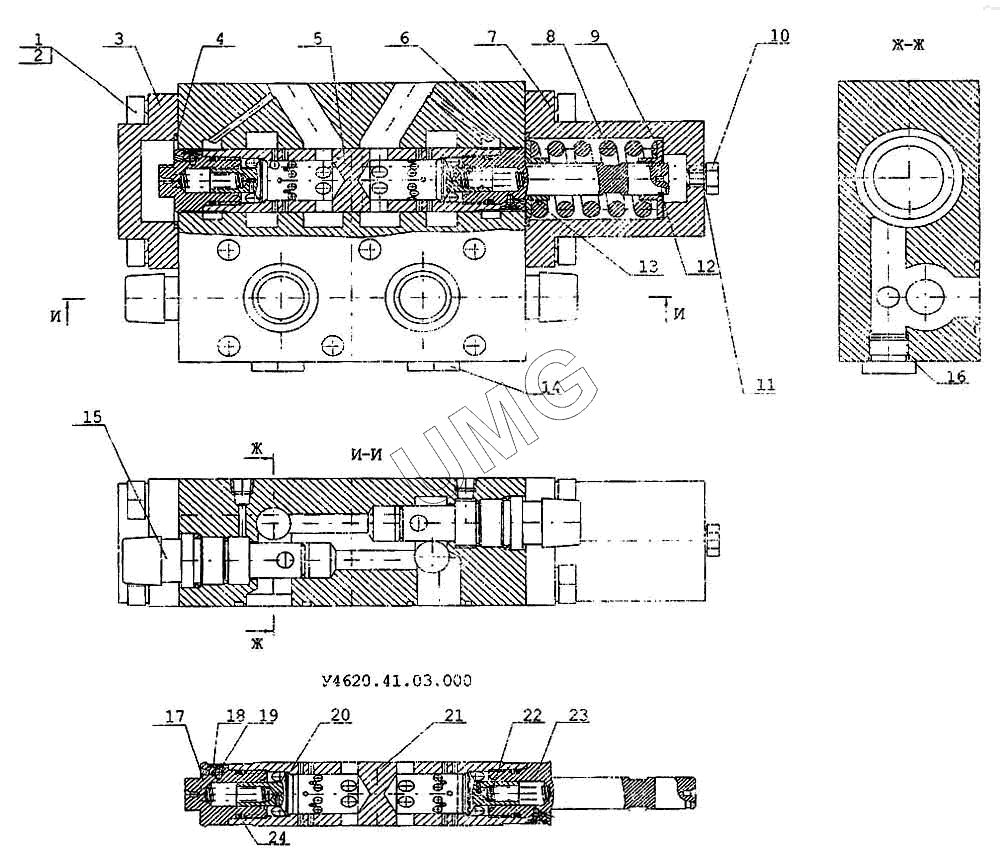

ЕК-12. Гидроклапан противообгонный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.М16х1,5-6gх35. 88.019 | Болт | |
| 2 | 6402.16.65Г.019 | Шайба | |
| 3 | У4620.40.00.008-10 | Крышка | |
| 4 | 9833.055-060-30-2-3 | Кольцо | |
| 5 | У4620.41.03.000 | Золотник | |
| 6 | У4620.41.02.000 | Корпус | |
| 7 | У4620.40.00.009-10 | Крышка | |
| 8 | У4620.40.00.017 | Пружина | |
| 9 | У4620.40.00.014-01 | Опора пружины | |
| 10 | У4620.40.00.022 | Болт | |
| 11 | 520.50.00.003 | Шайба | |
| 12 | У4620.40.00.013 | Опора пружины | |
| 13 | У4620.40.00.015 | Кольцо стопорное | |
| 14 | ЭО-3323.20.83.071 | Заглушка | |
| 15 | 510.20.00.000 | Клапан предохранительный | |
| 16 | 9833.018-022-25-2-3 | Кольцо | |
| 17 | У4620.41.03.002 | Хвостовик | |
| 18 | 9389.11-1.2 | Проволока L=11,5 мм | |
| 19 | 3722.4-10 | Шарик | |
| 20 | У4620.40.02.004 | Клапан | |
| 21 | У4620.41.03.001 | Золотник | |
| 22 | У4620.40.02.005 | Пружина | |
| 23 | У4620.41.03.003 | Хвостовик | |
| 24 | 9833.025-031-36-2-3 | Кольцо |
