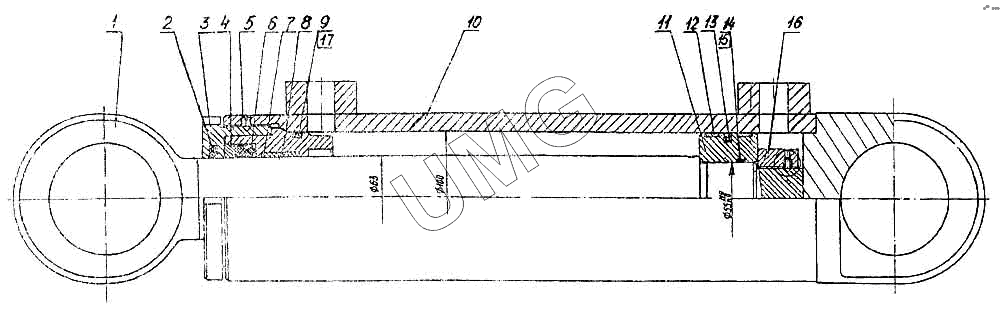

ЕК-12. Гидроцилиндр
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.20.67.200 | Шток сварной | |
| 2 | Е52-063 | Грязесъемник | |
| 2 | 01-063 | Кольцо | |
| 3 | 13.20.66.002 | Гайка внутренняя | |
| 4 | 13.20.66.003 | Кольцо | |
| 5 | 1476.ВМ8 | Винт | |
| 6 | Е3-063-083-15 | Уплотнительная манжета штока | |
| 7 | Е22-063-30-2,5 | Кольцо штока | |
| 8 | 13,20.67.001 | Букса | |
| 9 | 9833.090-100-58-2-3 | Кольцо | |
| 10 | 13.20.66.100 | Цилиндр сварной | |
| 11 | 13.20.67.003 | Поршень | |
| 12 | Е21-100-12-3.0 | Кольцо поршня опорно-направляющее | |
| 13 | 02.01.2000 | Уплотнение поршня | |
| 13 | Е13-100 | Уплотнение поршня | |
| 14 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 15 | 9833.055-0-060-30-2-3 | Кольцо | |
| 16 | 13.20.67.006 | Гайка | |
| 17 | 13.20.65.007 | Кольцо защитное |
