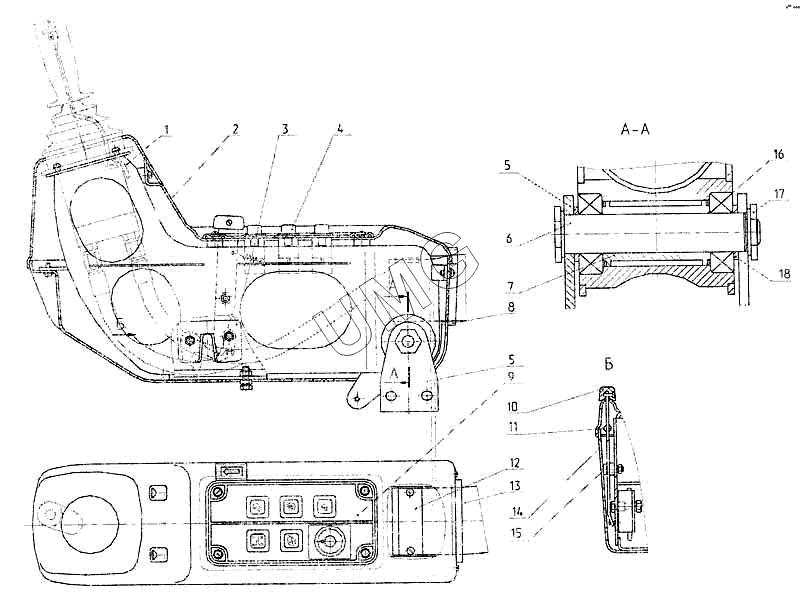

ЕК-12. Пульт левый
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-86.90.210 | Каркас пульта левого | |
| 2 | 312-20-86.90.201 | Облицовка | |
| 3 | 2108-6105014 | Замок наружный | |
| 4 | 375.3710 | Выключатель | |
| 5 | 314-02-86.50.105 | Кронштейн | |
| 6 | 314-02-86.50.106 | Вал | |
| 7 | 314-02-86.50.108 | Втулка | |
| 8 | 312-20-86.90.202 | Облицовка | |
| 9 | 312-20-86.90.203-50 | Облицовка | |
| 10 | 312-20-86.90.204 | Ручка | |
| 11 | 13.01.10.002 | Пружина | |
| 12 | 314-02-86.50.104 | Планка | |
| 13 | РЗ-Ц-А-75 | Металлорукав L=500 мм | |
| 14 | 312-20-86.90.220 | Рычаг | |
| 15 | 312-20-02.30.006 | Винт | |
| 16 | 7242.80205 | Подшипник | |
| 17 | 314-02-86.50.107 | Гайка | |
| 18 | 314-02-86.50.109 | Шайба |
