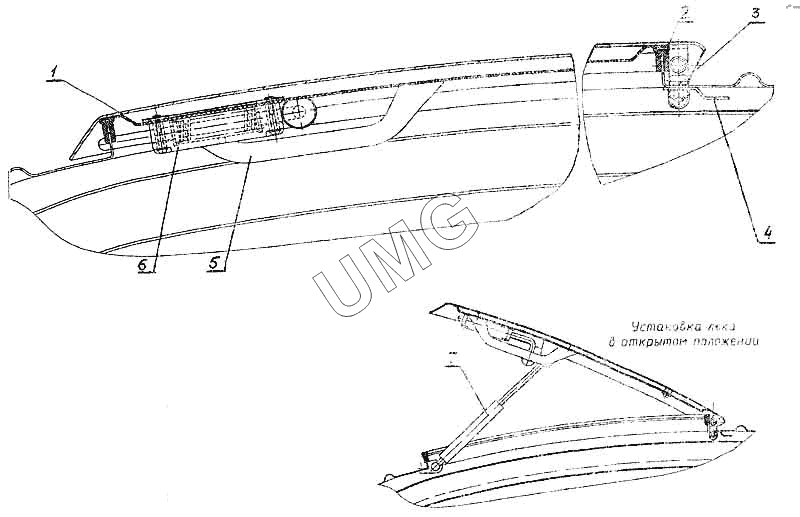

ЕК-12. Установка люка
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-02.51.000 | Люк | |
| 2 | 450/6307803 | Уплотнитель резиновый армированный АО «Уралэластотехника» L=2390 мм | |
| 3 | 312-20-02.50.007 | Уплотнитель | |
| 4 | 312-20-02.50.004 | Профиль | |
| 5 | 3302-8202200 | Поручень ОАО «ГАЗ» | |
| 6 | 312-20-02.21. 000 | Защелка | |
| 7 | 1118-8231010 | Упор ОАО «САА3» |
