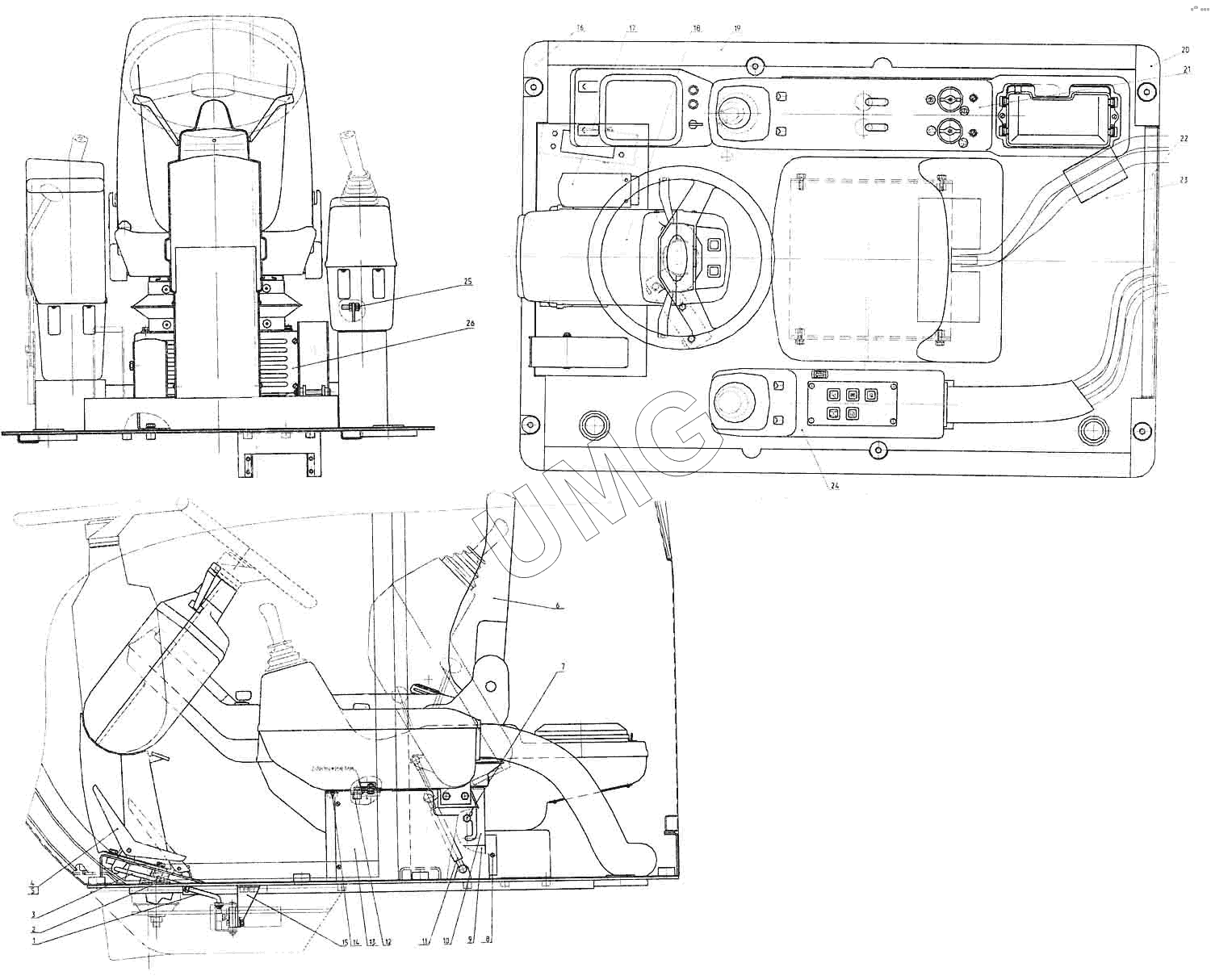

ЕК-12. Управление экскаватором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-86.90.050-10 | Тяга | |
| 2 | 314-02-86.60.032 | Муфта | |
| 3 | 312-20-86.90.050 | Тяга | |
| 4 | 314-02-86.60.020 | Педаль | |
| 5 | 13.80.04.804 | Ось | |
| 6 | 005-04-90.00.000 | Сиденье | |
| 7 | 312-20-86.90.008 | Ось | |
| 8 | 314-02-86.60.002 | Крышка | |
| 9 | 312-20-86.90.020 | Опора сиденья | |
| 10 | 312-20-86.90.030 | Подставка сиденья | |
| 11 | 08-18-1001/45ОN-295(1134-1134) | Упор газовый | |
| 12 | 312-20-86.90.010 | Кронштейн | |
| 13 | 314-02-86.50.001 | Крышка | |
| 14 | ЭО-3322А.08.00.024 | Амортизатор | |
| 15 | 312-20-86.90.040 | Кронштейн | |
| 16 | 312-20-86.90.003 | Прокладка | |
| 17 | 13.01.03.010 | Установка педали тормоза хода | |
| 18 | 312-20-86.90.100 | Колонка рулевая | |
| 19 | 312-20-86.90.004 | Прокладка | |
| 20 | 312-20-86.90.005 | Прокладка | |
| 21 | 312-20-86.90.400 | Пульт правый | |
| 22 | 312-20-86.90.005 | Прокладка | |
| 23 | 312-20-86.90.300 | Пол | |
| 24 | 312-20-86.90.200-50 | Пульт левый | |
| 25 | 312-20-86.90.001 | Палец | |
| 26 | 312-20-86.90.002 | Крышка |
