ЕК-12. Установка насоса
1
2
3
4
4
5
6
6
7
7
7
8
8
9
10
12
12
13
13
14
14
15
16
17
18
18

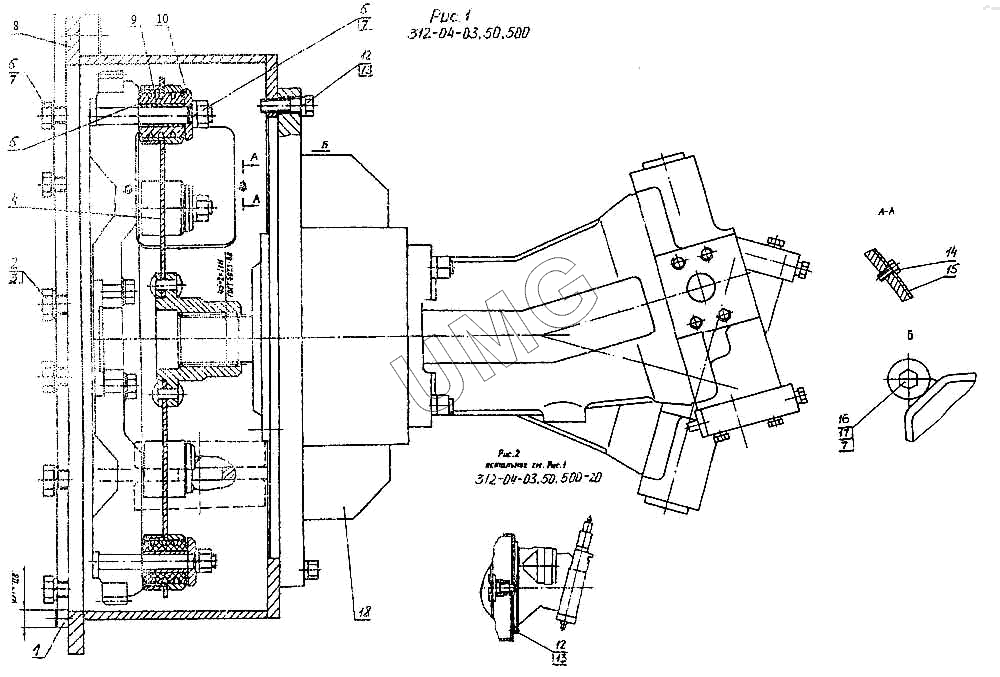

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.04.03.003 | Штифт | |
| 2 | 7808.М16-8gх30.58.019 | Болт | |
| 3 | 6402.16.65Г | Шайба | |
| 4 | 312-04-03.50.510 | Диск соединительный | |
| 4 | 312-04-03.50.510-20 | Диск соединительный | |
| 5 | 005-01-03.01.001 | Втулка упругая | |
| 6 | 7808.М12-8gх30.58.019 | Болт | |
| 7 | 6402.12.65Г | Шайба | |
| 8 | 005-01-03.01.100 | Корпус | |
| 8 | 005-01-03.01.100-10 | Корпус | |
| 9 | 312-04-03.50.501 | Втулка | |
| 10 | 312-04-03.50.502 | Шайба | |
| 11 | 5915.М12х1,25-6Н.5.019 | Гайка | |
| 12 | 7808.М10-8gх35.58.019 | Болт | |
| 13 | 6402.10.65Г | Шайба | |
| 14 | 7798.М6-8gх14.58.019 | Болт | |
| 14 | 7798.М6-8gх16.58.019 | Болт | |
| 15 | 005-01-03.01.005 | Крышка | |
| 16 | 7808.М12-8gх40.58.019 | Болт | |
| 17 | 5915.М12-6Н.5.019 | Гайка | |
| 18 | А8V055LАОН2/61R1-NZG05К010+ZР11 | Насос | |
| 18 | 333.3.55.100.220 | Насос |
