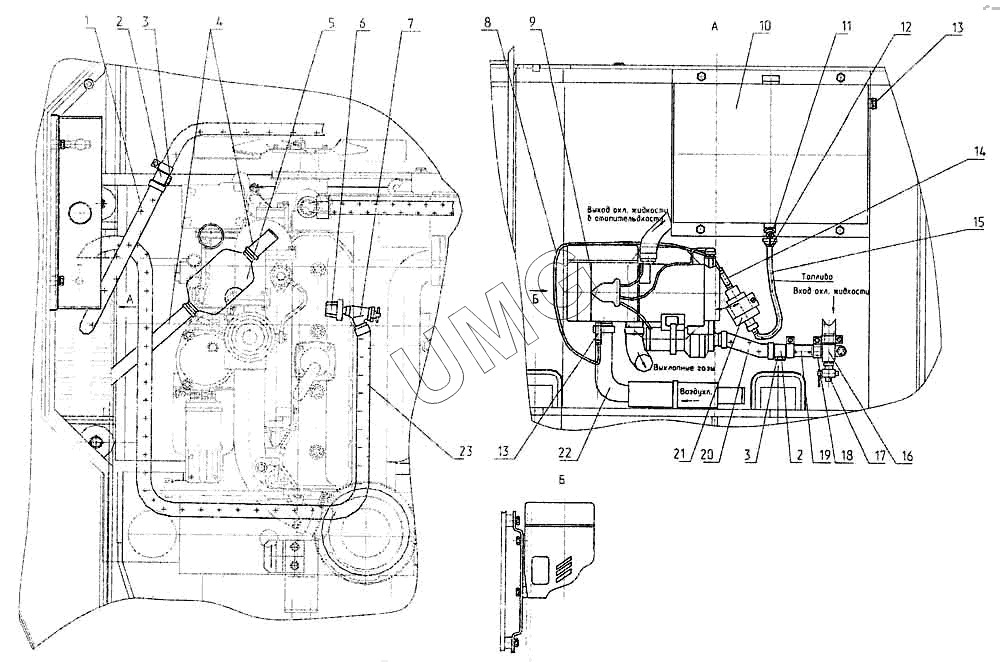

ЕК-12. Установка подогревателя
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20.1673.80.00.01 | Шланг водяной | |
| 2 | 225-10-87.25.053 | Тройник | |
| 3 | ЭО-3322А.09.40.004 | Пробка коническая | |
| 4 | 25.1816.80.08.00 | Гибкий газоотводящий шланг диаметром 30 мм | |
| 5 | 25.1806.80.01.00 | Глушитель | |
| 6 | 314-02-87.50.001 | Переходник | |
| 7 | ОСТ37-001-240.ВС-11 | Кран | |
| 8 | 09031117 | Трубка | |
| 9 | 25 216105 00 00 | Жидкостный отопитель НYDRОNIС 10 с блоком управления, водяным насосом к кронштейном | |
| 10 | 318-16-87.00.060 | Бачок топливный | |
| 11 | ПП6-1 | Кран | |
| 12 | 318-16-87.00.002 | Ниппель | |
| 13 | 23358.14М3 | Прокладка | |
| 14 | 360.75.300 | Шланг топливный L=100 мм | |
| 15 | 090.31.101 | Шланг топливный L=700 мм | |
| 16 | 13.01.12.003 | Тройник | |
| 17 | ПС7-1 | Кран | |
| 17 | ПС7-2 | Кран | |
| 17 | ПС7 | Кран | |
| 18 | ЭО-3323.04.04.016 | Хомут | |
| 19 | 312-20-87.18.002 | Рукав 16-1.0 ВГТУ38.105.1731-86 L=100 мм | |
| 20 | 20.1673.80.00.03 | Шланг водяной | |
| 21 | 25.1963.46.00.00 | Дозировочный насос | |
| 22 | 25.1786.80.02.00 | Глушитель на входе | |
| 23 | 312-20-87.18.001 | Рукав 16-1.0 ВГТУ38.105.1731-86 L=2000 мм |
