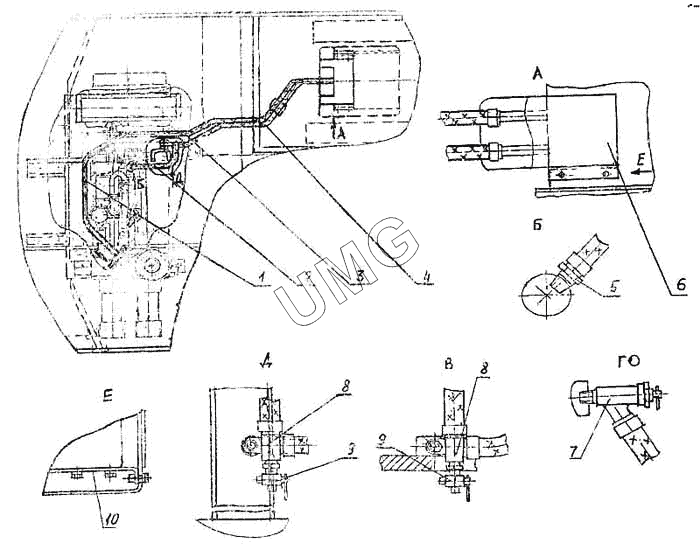

ЕК-12. Установка отопителя
1
2
3
4
5
6
7
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТУ38.105.1731.16-1,0-ВГ | Рукав L=1200 мм | |
| 2 | ТУ38.105.1731.16-1,0-ВГ | Рукав L=1200 мм | |
| 3 | ТУ38.105.1731.16-1,0-ВГ | Рукав L=1200 мм | |
| 4 | ТУ38.105.1731.16-1,0-ВГ | Рукав L=1200 мм | |
| 5 | ЭО-3323.31.12.302 | Штуцер | |
| 6 | ZЕN1ТН-8000 | Отопитель | |
| 7 | ОСТ37-001-240.ВС-11 | Кран | |
| 8 | 13.01.12.003 | Тройник | |
| 9 | ОСТ37-001-240.ПС-7 | Кран | |
| 10 | 225-10-87.25.300 | Кронштейн |
