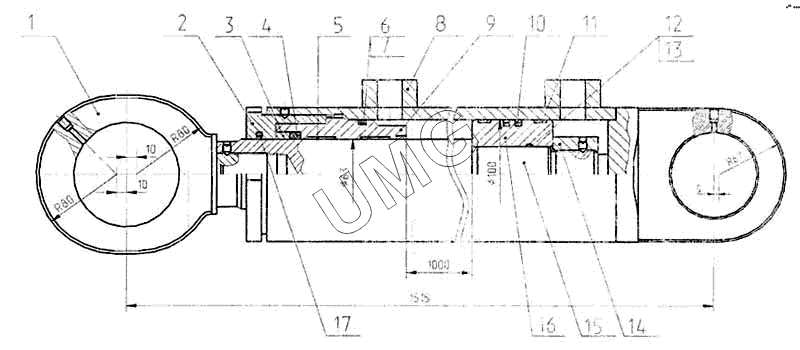

ЕК-12. Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313-00-23.95.001 | Проушина | |
| 2 | 08.46.99.002 | Гайка наружная | |
| 3 | 08.46 99.003-01 | Кольцо | |
| 4 | ТУ 18.0102-95.Е32-063-4 | Манжета | |
| 5 | ТУ 18.0106-95.Е22-063-30-2,5 или 00.00.12.063 | Кольцо Кольцо опорно-направляющее КОВ63 | |
| 6 | 13.20.65.007 | Кольцо защитное | |
| 7 | 9833.090-100-58-2-3 | Кольцо | |
| 8 | 08.46.99.100-10 | Цилиндр | |
| 9 | 08.46.99.004 | Букса | |
| 10 | Е13М-100-5 | Уплотнение | |
| 11 | 00.00.11.100 | Кольцо опорно-направляющее КОН100 | |
| 11 | ТУ 18.0105-95.Е21-100-12-3.0 | Кольцо | |
| 12 | ЭО-3323А.71.80.109 | Кольцо защитное | |
| 13 | 9833.055-060-30-2-3 | Кольцо | |
| 14 | 08.46.99.007-10 | Гайка | |
| 15 | 08.46.99.010-10 | Шток | |
| 16 | 08.46.99.011 | Поршень | |
| 17 | ТУ18.0107-95.Е52-063 | Грязесъемник | |
| 17 | 00.00.10.063 | Грязесъемник ГСВ-63 | |
| 17 | 00.00.10.063 | Грязесъемник ГСВ-63 | |
| 17 | 9833.070-078-46-2-3 | Кольцо | |
| 17 | 01-063 | Кольцо | |
| 17 | 00.00.13.063 | Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84) |
