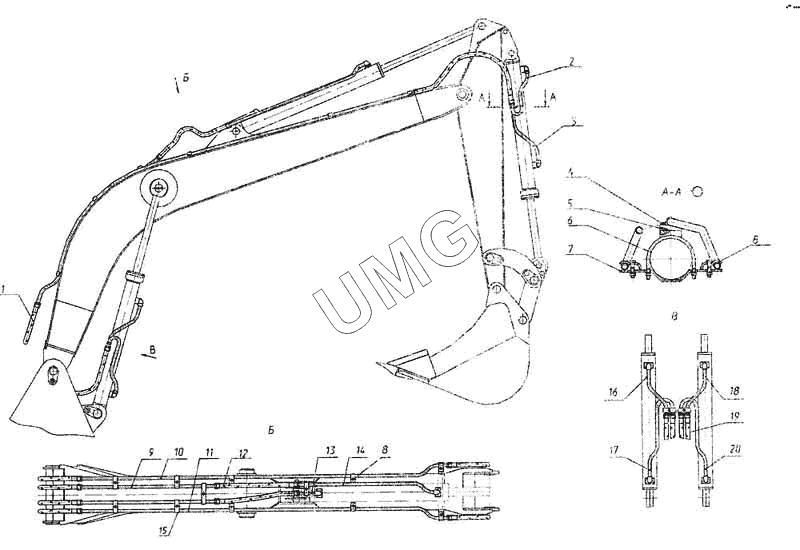

ЕК-12. Трубопроводы рабочего оборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД 20.129.1250 | Рукав | |
| 2 | 312-00-28.80.030 | Трубопровод | |
| 3 | ЭО-3323А.41.07.070 | Трубопровод | |
| 4 | 7796.М12-8gх35.88.40Х.019 | Болт | |
| 5 | 9833.038-044-36-2-3 | Кольцо | |
| 6 | 08.60.05.001 | Хомут | |
| 7 | 08.60.05.002 | Кронштейн | |
| 8 | ЭО-3323.41.08.005 | Скоба | |
| 9 | 312-04-28.81.036 | Трубопровод | |
| 10 | 312-04-28.81.020 | Трубопровод | |
| 11 | 312-04-28.81.010 | Трубопровод | |
| 12 | РВД 20.129.650 | Рукав | |
| 13 | ЭО-3323А.41.07.050 | Трубопровод | |
| 14 | ЭО-3323А.41.07.060 | Трубопровод | |
| 15 | ЭО-3323.41.08.006 | Скоба | |
| 16 | 312-00-28.80.040 | Трубопровод | |
| 17 | 314-02-23.80.060 | Трубопровод | |
| 18 | 312-00-28.80.050 | Трубопровод | |
| 19 | РВД 20.129.850 | Рукав | |
| 20 | 314-02-23.80.080 | Трубопровод |
