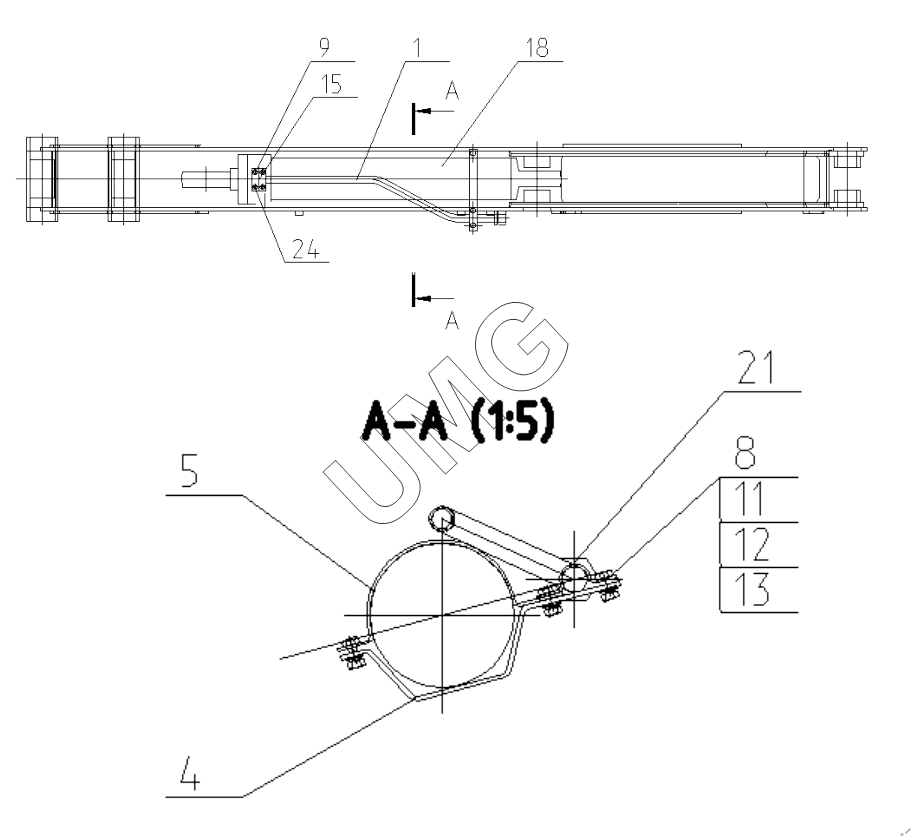

E200W. Гидроцилиндр ковша в сборе с трубопроводами 170-52-82.10.000
1
4
5
8
9
11
12
13
15
18
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-82.10.100-09 | Трубопровод | |
| 4 | 195-00-82.10.002-09 | Кронштейн | |
| 5 | 195-00-81.30.001-09 | Хомут | |
| 6 | 130-00-80.90.018-09 | Планка | |
| 7 | 000026400225 01 | Болт | |
| 8 | 000026400232 01 | Болт | |
| 9 | 000026420191 01 | Винт | |
| 11 | 000026410610 01 | Гайка | |
| 12 | 000026440206 01 | Шайба | |
| 13 | 000026440610 01 | Шайба | |
| 15 | 000064210144 01 | Кольцо | |
| 18 | 000107064051 01 | Гидроцилиндр | |
| 21 | 000923820517 01 | РВД |
