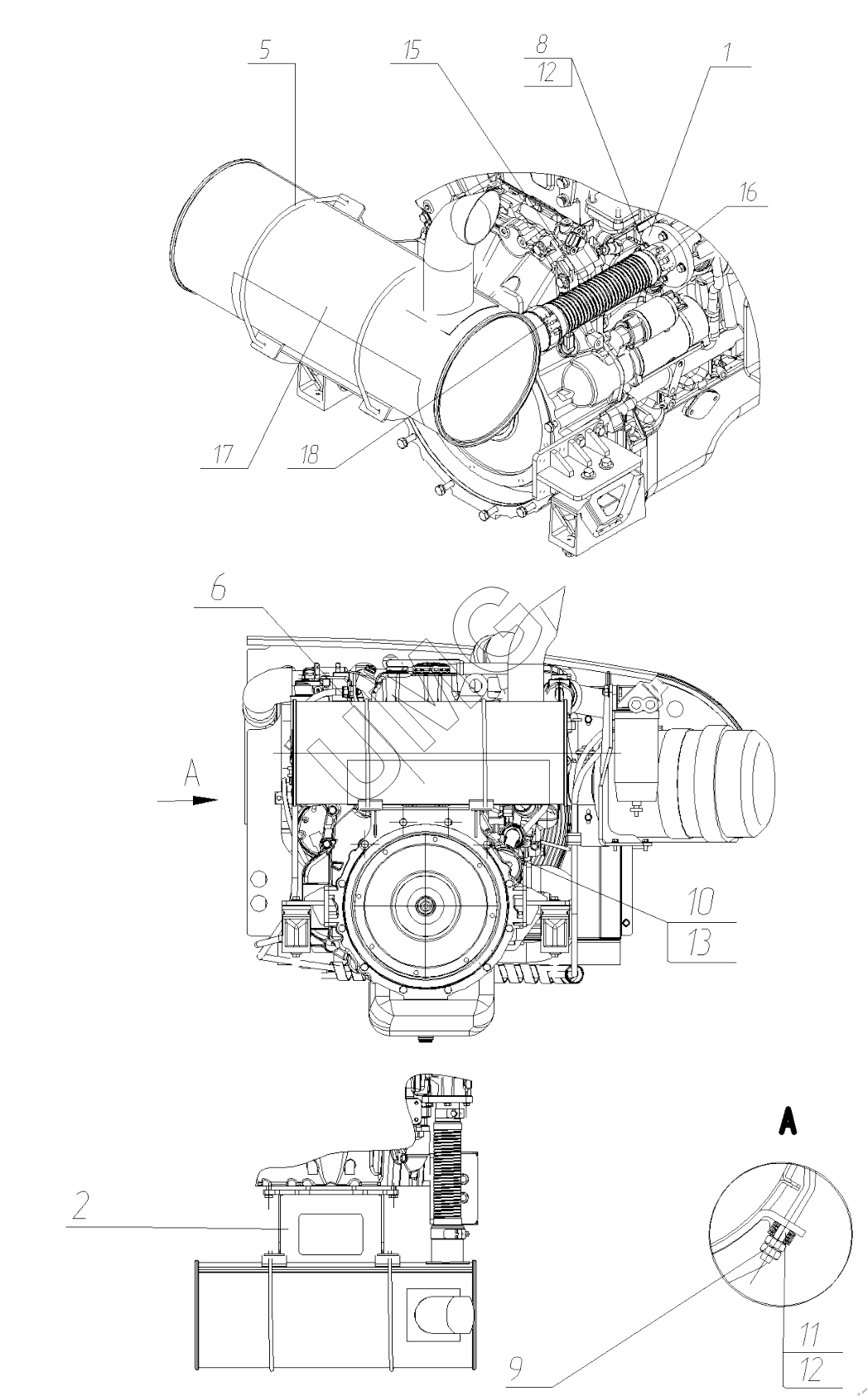

E200W. Установка глушителя. 175-20-28.01.000-38
1
2
5
6
8
9
10
11
12
12
13
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-20-28.01.300 | Фланец | |
| 2 | 175-20-28.01.500 | Опора глушителя | |
| 5 | 175-20-28.01.001 | Хомут | |
| 6 | 175-20-28.01.003 | Тепловой экран | |
| 8 | 02120000142 | Гайка | |
| 9 | 02120000136 | Гайка | |
| 10 | 26950015570 | Винт | |
| 11 | 02120000625 | Шайба | |
| 12 | 26950004720 | Шайба | |
| 13 | 02120000626 | Шайба | |
| 15 | 000.4859.1017.000-01 | Металлорукав | |
| 16 | ЭМ000009514 | Хомут силовой | |
| 17 | 000.4859.1088.000 | Глушитель | |
| 18 | ЭМ000009532 | Хомут силовой |
