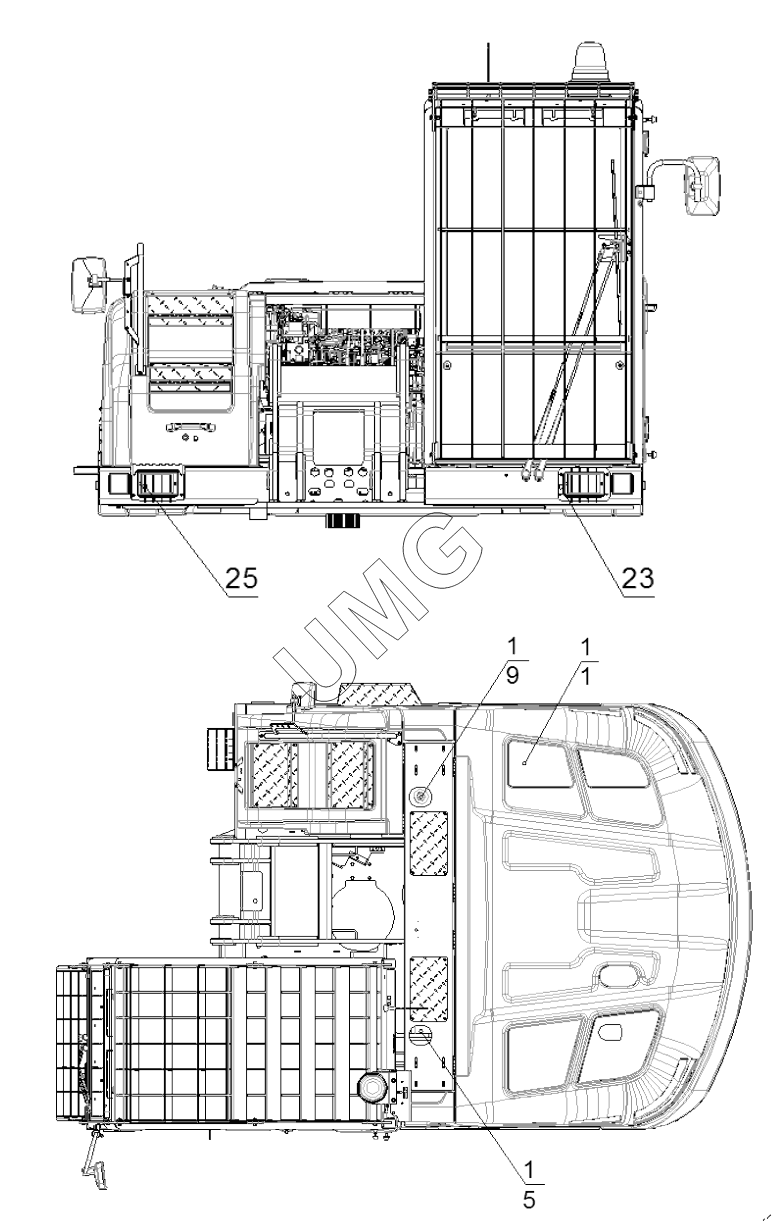

E200W. Платформа поворотная с механизмами. 200-17-20.00.000
1
1
1
1
5
9
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-20.00.110-01 | Стопор | |
| 3 | 140-00-24.00.000-16 | Установка механизма поворота | |
| 5 | 200-00-22.00.000 | Установка капотной системы | |
| 7 | 170-17-00.02.000 | Установка поддонов | |
| 9 | 170-17-21.00.000 | Платформа поворотная | |
| 11 | 185-85-25.00.500-RM | Подключение отопителя и кондиционера | |
| 13 | 200-17-28.00.000 | Установка силовая | |
| 15 | 170-70-40.00.000 | Гидрооборудование на поворотной платформе | |
| 19 | 195-17-27.00.000 | Установка бака топливного | |
| 21 | 205-00-20.26.000-01 | Установка противовеса | |
| 23 | 210-00-00.00.010 | Установка защиты фарной | |
| 25 | 210-00-20.00.070 | Установка ступени | |
| 27 | 405-20-23.01.000 | Установка опор кабины | |
| 29 | 405-30-23.00.000-10 | Модуль кабинный |
