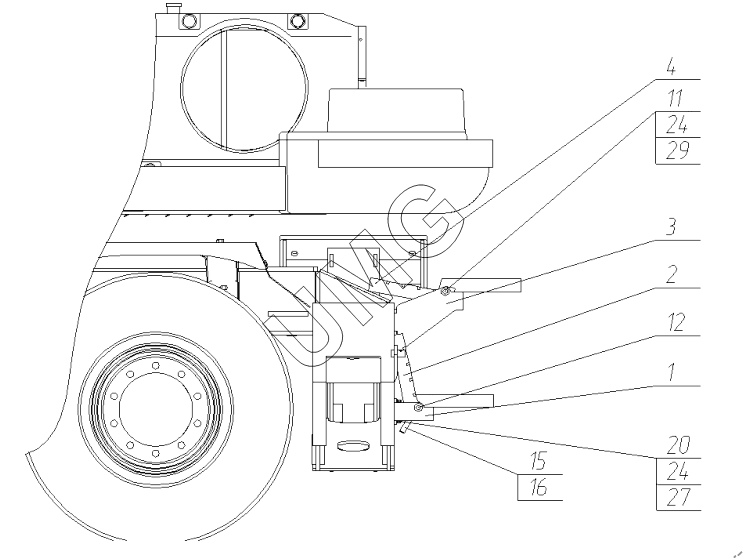

E200W. Установка ступеней. 130-00-57.00.000-10
1
2
3
4
11
12
15
20
24
24
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950014534 | 26950014534 | СП по РМ Установка ступеней и поручня | |
| 1 | 130-00-57.00.100 | Кронштейн нижний | |
| 2 | 130-00-57.00.200 | Ступенька | |
| 3 | 130-00-57.00.300 | Кронштейн верхний | |
| 4 | 130-00-57.00.400 | Ступенька | |
| 11 | 130-00-57.00.001 | Ось | |
| 12 | 130-00-57.00.002 | Ось | |
| 15 | 130-00-50.00.007 | Стопор | |
| 20 | 02120000032 | Болт | |
| 24 | 02120000621 | Шайба | |
| 27 | 02120000629 | Шайба | |
| 29 | 02120000654 | Шплинт | |
| 32 | 02120000650 | Шплинт | |
| 33 | 26950007221 | Упор капота |
