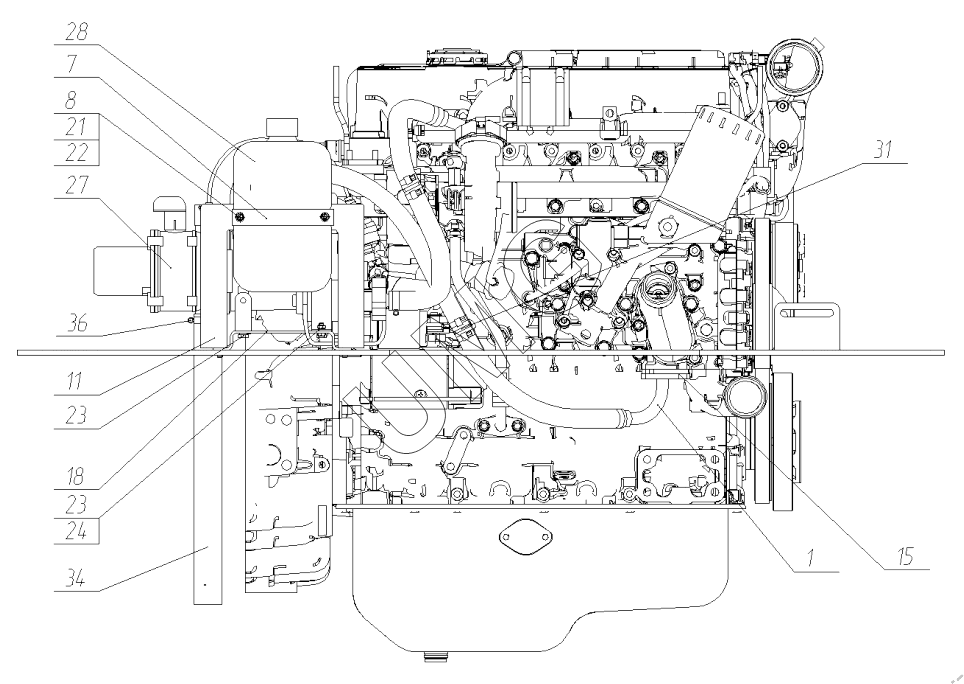

E200W. Установка предпускового подогревателя. 195-20-10.00.000
1
7
8
11
15
18
21
22
23
23
24
27
28
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 206.19.00.00.010 | Трубопровод | |
| 4 | 3507-20-10.00.050 | Патрубок подачи ОЖ на подогреватель | |
| 7 | 175-00-25.00.701 | Планка | |
| 8 | 175-00-25.00.705 | Шпилька | |
| 11 | 195-20-10.00.001 | Кронштейн топливного бачка | |
| 14 | 206.19.00.00.002 | Прокладка | |
| 15 | 206.19.00.00.003 | Прокладка | |
| 18 | 452-12-10.00.001 | Кронштейн подогревателя | |
| 21 | 02120000134 | Гайка | |
| 22 | 02120000625 | Шайба | |
| 23 | 26950015723 | Болт | |
| 24 | 02120000142 | Гайка | |
| 27 | 26950034548 | Предпусковой подогреватель | |
| 28 | 314-03-87.60.210 | Бачок топливный | |
| 34 | 26950035484 | Труба выхлопная подогревателя | |
| 35 | 02100000602 | Хомут | |
| 40 | 26950008316 | Рукава |
