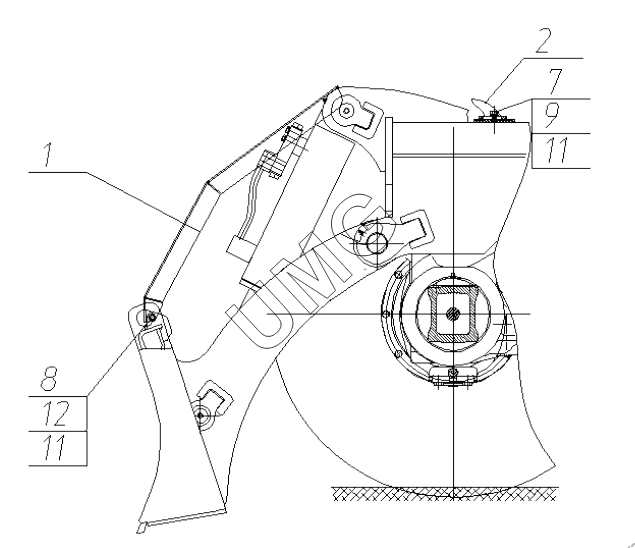

E200W. Установка кожуха защитного 160-00-50.71.300
1
2
7
8
9
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-00-50.70.300 | Кожух в сборе | |
| 2 | 160-00-50.70.310 | Упор | |
| 5 | 160-00-50.70.306 | Кронштейн | |
| 6 | 160-00-50.70.307 | Лист | |
| 7 | 000026400321 01 | Болт | |
| 8 | 000026400341 01 | Болт M12-6gх40.58.016 | |
| 9 | 000026440207 01 | Шайба | |
| 11 | 000026440612 01 | Шайба | |
| 12 | 000026410612 01 | Гайка |
