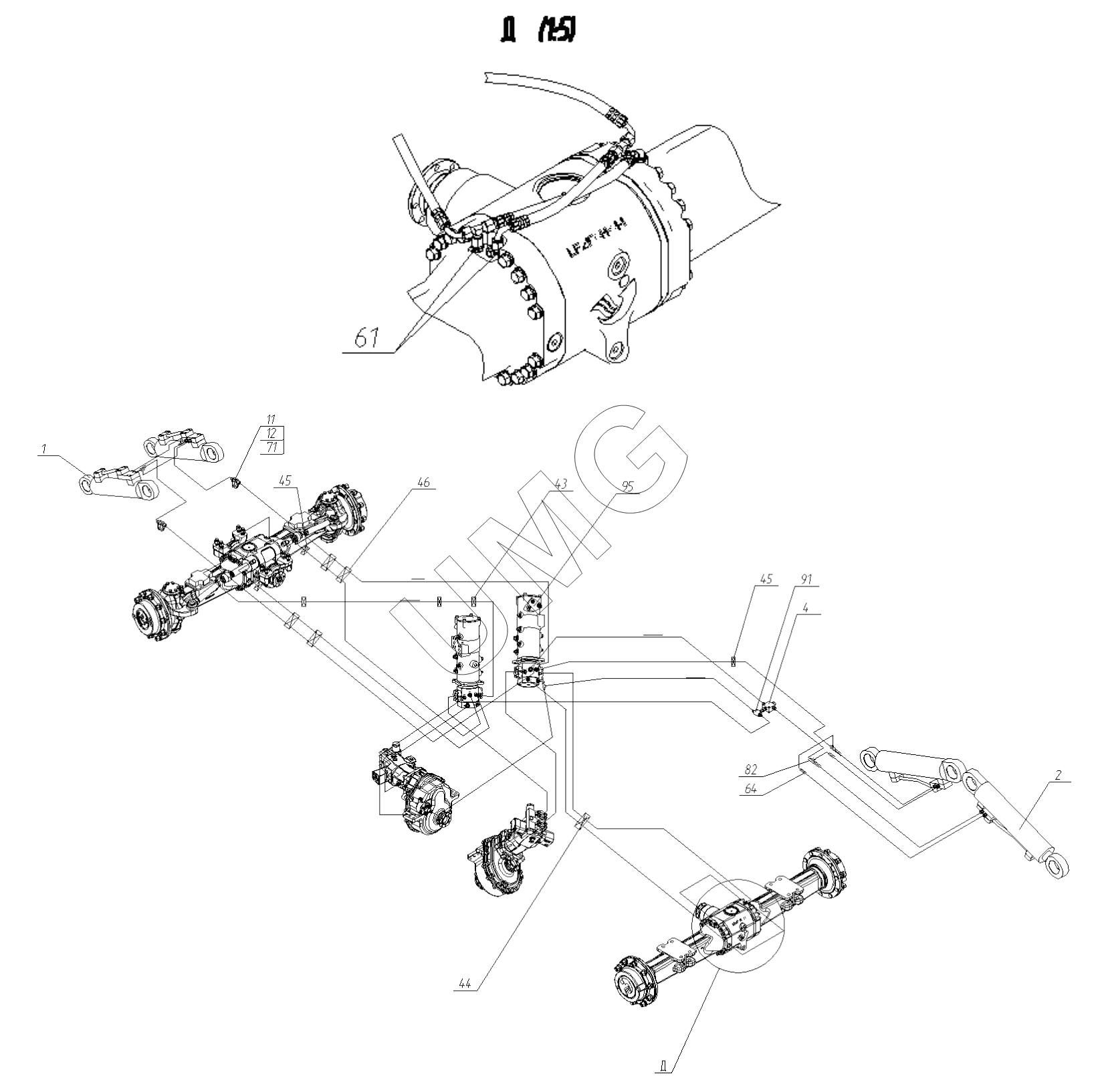

E200W. Гидрооборудование хода пневмоколесного. 170-06-51.00.000
1
2
4
11
12
43
44
45
45
46
61
64
71
82
91
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭМ000006855 | ЭМ000006855 | Адаптер 101408.1 | |
| 02110000605 | 02110000605 | Хомут пластиковый | |
| 1 | 170-06-51.00.100 | Гидроцилиндр отвала в сборе | |
| 2 | 170-06-51.00.300 | Гидроцилиндр выносных опор в сборе | |
| 4 | 170-06-51.00.010 | Клапан в сборе | |
| 11 | 130-00-51.00.001-01 | Штуцер | |
| 12 | 130-00-51.00.018 | Шайба | |
| 21 | 26950018563 | Болт M14-6gх35.109.40Х.016 ГОСТ 7798-70 | |
| 23 | 26950032765 | Винт | |
| 25 | 02120000078 | Винт | |
| 28 | 02120000628 | Шайба | |
| 29 | 02120000624 | Шайба | |
| 31 | 26950012907 | Кольцо | |
| 32 | 02120000298 | Кольцо | |
| 33 | 02120000303 | Кольцо | |
| 43 | 26950013778 | Зажим в сборе | |
| 44 | 26950005813 | Двойной зажим в сборе | |
| 45 | 26950019224 | Зажим в сборе | |
| 46 | 26950008571 | Двойной зажим в сборе | |
| 47 | 02100000397 | Полуфланец | |
| 48 | 26950005979 | Фланец | |
| 51 | 26950013774 | Адаптер 100308.1 ct (G1/2"- М22) | |
| 52 | ЭМ000003657 | Адаптер | |
| 54 | 26950023545 | Адаптер | |
| 56 | 26950000808 | Адаптер | |
| 57 | 26950000717 | Адаптер | |
| 58 | 02100000775 | Адаптер | |
| 61 | 02100000761 | Адаптер | |
| 62 | 02100000770 | Адаптер | |
| 64 | 02100000767 | Адаптер | |
| 66 | 26950000628 | Адаптер | |
| 67 | 02100000774 | Адаптер | |
| 69 | 26950004406 | Заглушка | |
| 71 | 02100000790 | Адаптер | |
| 73 | 26950005773 | Адаптер | |
| 77 | 26950005497 | Адаптер | |
| 78 | 26950002315 | Адаптер | |
| 79 | 26950032507 | Адаптер | |
| 81 | 26950013995 | Адаптер | |
| 82 | 26950009238 | Адаптер | |
| 84 | 26950012278 | Адаптер | |
| 91 | 26950009527 | Клапан | |
| 95 | ЭМ000005573 | Коллектор | |
| 101 | ЭМ000008153 | РВД | |
| 103 | 02080000645 | РВД | |
| 105 | 02080000650 | РВД | |
| 107 | 02080000657 | РВД | |
| 109 | 02080000662 | РВД | |
| 111 | ЭМ000000164 | РВД | |
| 113 | 02080000666 | РВД | |
| 115 | 02080000627 | РВД | |
| 117 | 26950002827 | РВД | |
| 121 | ЭМ000008778 | РВД | |
| 123 | ЭМ000008779 | РВД | |
| 125 | 02080000611 | РВД | |
| 127 | 26950000952 | РВД | |
| 129 | 02080000616 | РВД | |
| 131 | 02080000615 | РВД | |
| 133 | 02080000618 | РВД | |
| 135 | 26950002117 | РВД | |
| 137 | 02080000606 | РВД | |
| 139 | 26950010422 | РВД | |
| 141 | ЭМ000008780 | РВД | |
| 143 | ЭМ000008781 | РВД |
