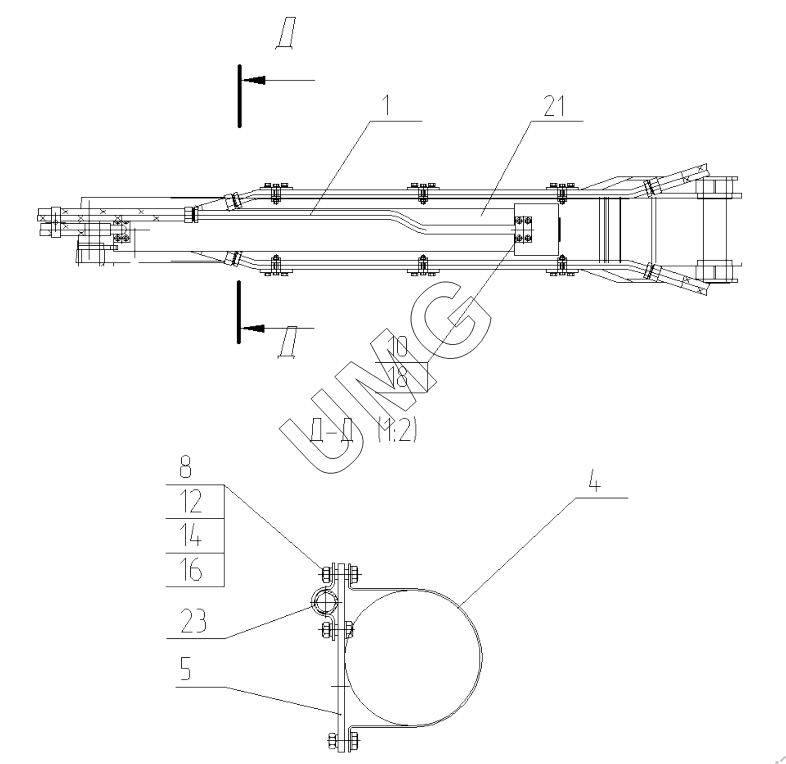

E200W. Гидроцилиндр рукояти в сборе с трубопроводами. 170-52-81.30.100
1
4
5
8
10
12
14
16
18
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-81.30.110 | Трубопровод | |
| 4 | 160-00-80.90.006 | Планка | |
| 5 | 160-00-80.90.014 | Хомут | |
| 6 | 130-00-80.90.018 | Планка | |
| 8 | 02120000012 | Болт | |
| 9 | 02120000015 | Болт | |
| 10 | 02120000077 | Винт | |
| 12 | 02120000127 | Гайка | |
| 14 | 02120000626 | Шайба | |
| 16 | 02120000619 | Шайба | |
| 18 | 02120000303 | Кольцо | |
| 21 | ЭМ000008419 | Гидроцилиндр | |
| 23 | 02130000545 | Седельный зажим стальной |
