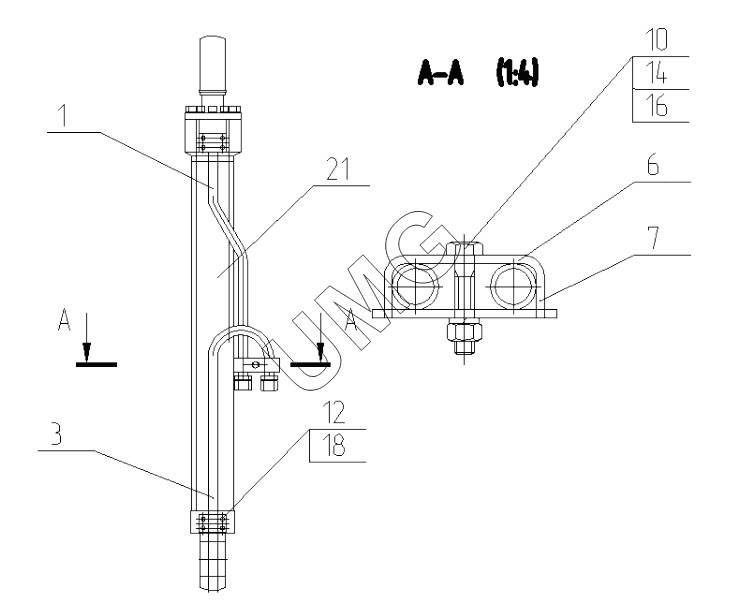

E200W. Гидроцилиндр стрелы правый в сборе. 170-52-81.20.000
1
3
6
7
10
12
14
16
18
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-80.90.150-10 | Трубопровод | |
| 3 | 195-02-81.20.020 | Трубопровод гидроцилиндра стрелы правый | |
| 6 | 130-00-80.90.015-10 | Скоба | |
| 7 | 130-00-80.90.016-10 | Планка | |
| 10 | 02120000020 | Болт | |
| 12 | 02120000077 | Винт | |
| 14 | 02120000132 | Гайка | |
| 16 | 02120000627 | Шайба | |
| 18 | 02120000303 | Кольцо | |
| 21 | ЭМ000008420 | Гидроцилиндр |
