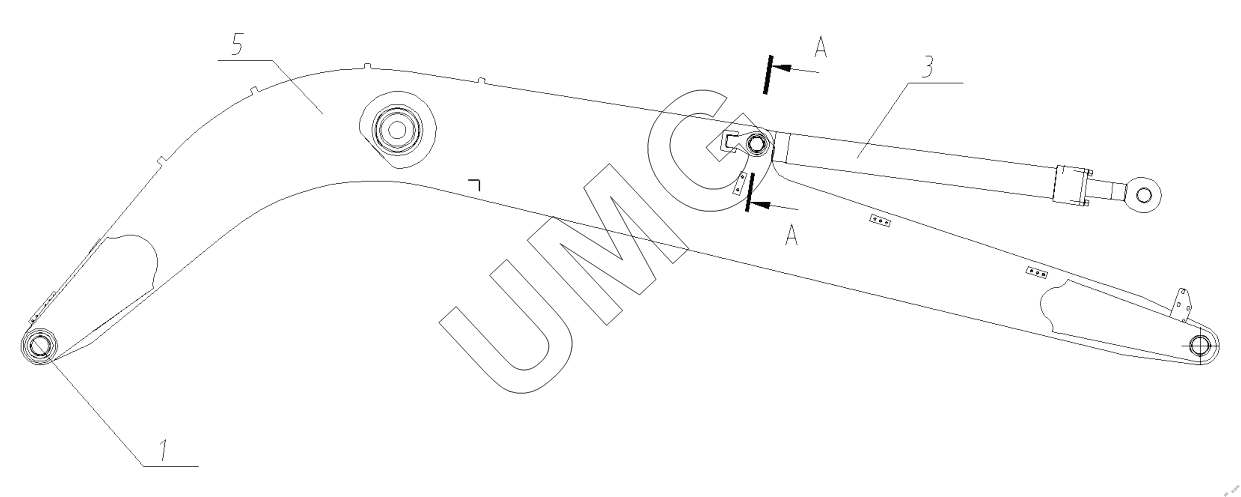

E200W. Стрела в сборе. 200-00-80.10.000
1
3
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-45-80.10.500 | Установка втулок и манжет в стрелу | |
| 3 | 130-04-83.00.300-10 | Установка ШС-70К в проушину гидроцилиндра | |
| 4 | 160-07-80.50.020 | Палец в сборе | |
| 5 | 200-00-80.10.400 | Металлоконструкция стрелы | |
| 7 | 130-00-80.00.011 | Шайба упорная | |
| 8 | 130-07-80.00.004 | Шайба регулировочная | |
| 9 | 130-07-80.00.005 | Шайба регулировочная | |
| 10 | 175-00-80.00.014 | Кольцо | |
| 11 | 02120000026 | Болт | |
| 12 | 02120000627 | Шайба | |
| 19 | 02120000390 | Подшипник | |
| 21 | 02120000294 | Кольцо | |
| 23 | 195-00-80.00.013 | Уплотнение подшипника шарнирного |
