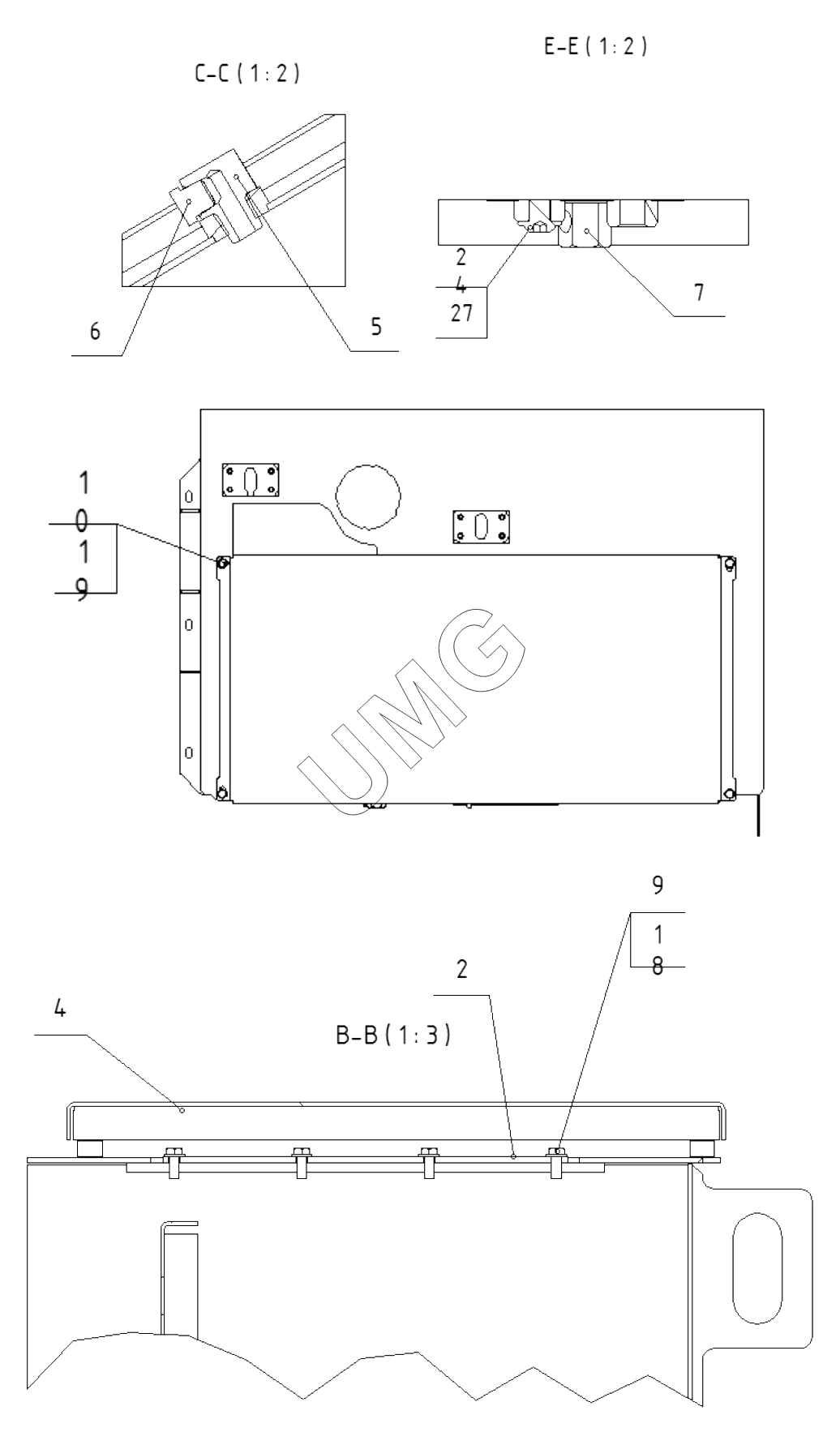

E330C. Установка топливного бака. 330-05-27.00.000
2
4
5
6
7
9
10
18
19
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 000026482150 01 | 000026482150 01 | Адаптер 107703 ct (M14) | |
| 1 | 330-05-27.00.100 | Бак топливный | |
| 2 | 360-00-27.01.000 | Крышка в сборе | |
| 4 | 360-00-27.00.001 | Крышка | |
| 5 | 202.04.01.00.002 | Угольник | |
| 6 | 202.04.01.00.003 | Пробка | |
| 7 | ЭО-3323.01.06.151 | Угольник | |
| 9 | 000026400122 01 | Болт с шестигранной головкой | |
| 10 | 9990000009842 | Болт | |
| 11 | 9990000009843 | Болт | |
| 12 | 000026400342 01 | Болт | |
| 16 | 000026440207 01 | Шайба | |
| 18 | 000026440608 07 | Шайба | |
| 19 | 9990000003990 | Шайба | |
| 20 | 000026440612 07 | Шайба | |
| 22 | 000026410612 07 | Гайка | |
| 24 | 000064210005 07 | Кольцо | |
| 25 | 9990000004942 | Датчик уровня топлива | |
| 26 | 9990000003804 | Крышка полуоборотная |
