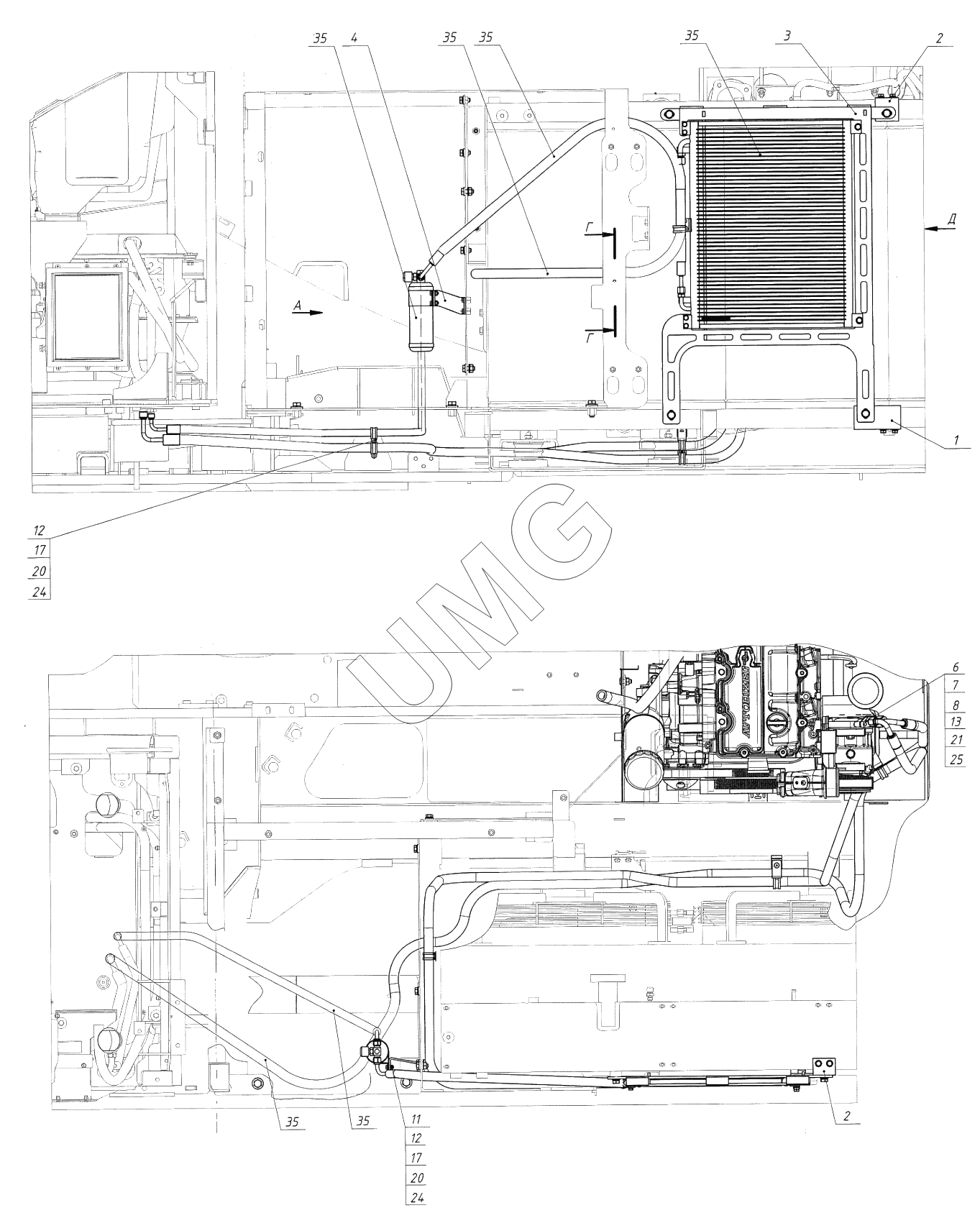

E330C. Установка кондиционера. 330-05-11.00.000
1
2
2
3
4
6
7
8
11
12
12
13
17
17
20
20
21
24
24
25
35
35
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 330-05-11.00.020 | Кронштейн | |
| 2 | 330-05-11.00.030 | Кронштейн | |
| 3 | 330-05-11.00.200 | Рамка конденсатора | |
| 4 | 202.11.00.00.001 | Кронштейн | |
| 5 | 202.11.00.00.003 | Уголок | |
| 6 | 202.11.00.00.004 | Штуцер | |
| 7 | 202.11.00.00.005 | Штуцер | |
| 8 | 202110000006 01 | Планка прижимная | |
| 11 | 000026400014 01 | Болт | |
| 12 | 000026400020 01 | Болт | |
| 13 | 000026400125 01 | Болт | |
| 14 | 000026400226 01 | Болт | |
| 17 | 000026410606 01 | Гайка | |
| 20 | 000026440606 01 | Шайба плоская | |
| 21 | 000026440608 01 | Шайба | |
| 22 | 000026440610 01 | Шайба | |
| 24 | 000026440204 01 | Шайба | |
| 25 | 000026440205 01 | Шайба | |
| 26 | 000026440206 01 | Шайба | |
| 35 | 000923810171 01 | Кондиционер |
